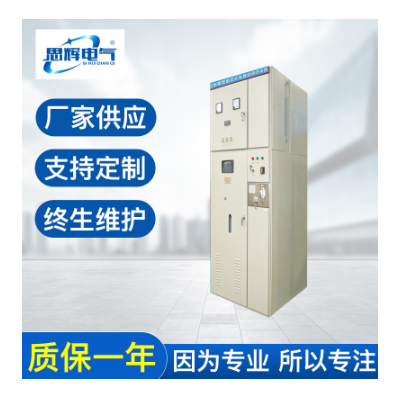

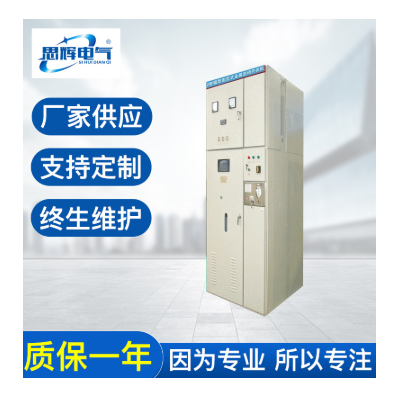

云南昆明XGN15-12高压成套分体开关柜厂家固定式交流开关柜
具体价格根据买家定制而报价，需要请电议
XGN15-12(F.R)箱式固定式户内交流金属封闭开关设备(简称“开关设备”),用于额定电压为12KV、额定电流630A及以下的环网供电或幅射型供电系统中,尤其适合装入预装式变电站作为电力系统的控制和保护.本产品内装绝缘外壳的FLN36-12D型负荷开关—熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点,是城市电网改造和建设需要的新一代高压开关设备.
本产品符合国家标准GB3906《3～35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准.
二、使用环境：
2.1 周围空气温度:-15℃-+40℃
2.2 海拔高度:1000m及以下.
2.3 湿度条件:
日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2Kpa；
月平均相对湿度:≤90%,月平均水蒸气压力不超过1.8Kpa.
2.4地震烈度:不超过8度.
2.5没有腐蚀性或可燃性气体等明显污染的场所.
三、开关柜主要技术参数:
3.1开关柜主要技术参数
序号 | 名 称 | 单位 | 数 据 | |
XGN15-12（F） | XGN15-12（F.R） | |||
1 | 额定电压 | KV | 12 | 12 |
2 | 额定频率 | HZ | 50 | 50 |
3 | 主母线额定电流 | A | 630 | 630 |
4 | 熔断器最大额定电流 | A | — | 125 |
5 | 主回路额定短时耐受电流/额定短路持续时间 | KA/s | 20/3 | 20/3 |
6 | 额定预期短路开断电流 | KA | — | 50 |
7 | 1min工频耐受电压，相间、相对地/断口间 | KV | 42/48 | 42/48 |
8 | 雷电冲击耐受电压，相间、相对地/断口间 | KV | 75/85 | 75/85 |
9 | 防护等级 | IP2X | IP2X | |
3.2开关柜内主开关(SF6负荷开关和组合电器)主要技术参数
序号 | 名 称 | 单位 | 数 据 | |
FLN36-12D/T630-20 | FLRN36-12D/T125-50 | |||
1 | 接地回路额定短时耐受电流/额定短路持续时间 | KV/s | 20/2 | 20/2 |
2 | 额定峰值耐受电流和额定短路关合电流 | KA | 50 | 125 |
3 | 额定有功负载开断电流 | A | 630 | 630 |
4 | 额定闭环开断电流 | A | 630 | 630 |
5 | 5%额定有功负载开断电流 | A | 31.5 | 31.5 |
6 | 额定电缆充电电流 | A | 10 | 10 |
7 | 额定开断空载变压器容量 | KV/A | － | 1250 |
8 | 额定转移开断电流 | A | － | 1700 |
9 | 机械寿命 | 次 | 2000 | 2000 |
