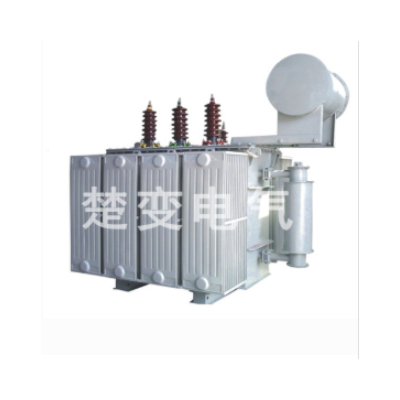

S13-35KV

S13-35KV

（一）产品概述

我公司生产的35kV级系列变压器分为以下几类：

（1）S11、S13型双绕组无励磁调压配电变压器，主要运用于变电站站用变压器；

（2）S11、S13型双绕组无励磁调压电力变压器，主要运用于各类中小型变电站、工厂变电站等；

（3）SZ11、SZ13型双绕组有载调压电力变压器，主要运用于各类负荷量变化频繁的大中小型变电站，能实现运行电压实时自动调整，是建设无人值守型变电站的必要产品。

（二）产品结构

（三）产品特点

（1）变压器铁心由冷轧电工硅钢片叠积而成，铁心为45°全斜接缝无孔绑扎结构；

（2）变压器线圈由优质无氧铜导线绕制而成，线圈整体结构合理，机械强度高，抗短路能力较强

（3）变压器油箱为紧凑型方形油箱结构，空间利用更合理，造型更加优美；

（4）变压器配件实时更新，产品结构不落后，产品性能不断提升，有效的保障了产品的安全合理运行。

（四）型号说明

（五）使用条件

海拔高度 ≤2000m

最高环境气温+40℃

最高年平均温度+20℃ ，最低温度-25℃

安装地点：户内或户外

根据用户要求可提供在特殊使用条件下运行的变压器

（六）技术参数

1、海拔：2500m以下；

2、额定电压：35kV 级；

3、额定频率：50Hz

4、主要技术参数见表 1～3；

5、变压器绝缘等级为 A 级，线圈温升不超过 65K，顶层油温升不超过 60K；

（七）执行标准

A  GB1094 《电力变压器》

B GB/T6451-2015《油浸式电力变压器技术参数和要求》
