S型泵是单级双吸、卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体最高温度不得超过80℃，适合工厂、矿山、城市、电站、给水、农田排灌和各种水利工程。

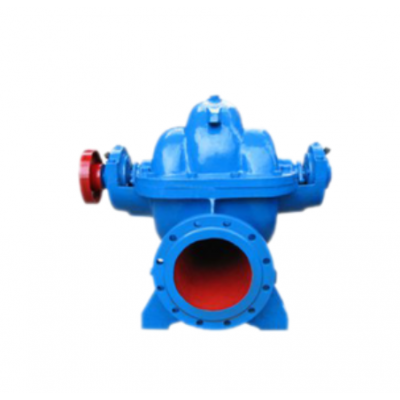

S、TS、WS型单级双吸离心泵

　　一、概述

　　TS型泵是我厂在S型泵的基础上，结合糖厂榨糖工艺流程中液体有腐蚀性，过流部件易锈蚀问题而设计生产的糖浆泵。其过流部件采用KB9-13等耐磨材质以延长泵的寿命。它广泛适用于制糖、造纸、轻纺、排污、矿冶等行业。

　　WS型泵是微压曲径密封节能泵，是个旧远大水泵节能有限公司创新设计，与我厂实验成功开发的一种单级双吸中开泵，轴密封采用浮球自动补水密封装置，轴密封摩擦力小，密封水损失小，装置使用寿命长。该泵主要适用于自来水、给排水泵站及系统、制冷与暖通系统、农田灌溉、电站、工业供水系统、造纸、消防、船舶工业大型水利工程等输送物理性质近似于水或不含固体颗粒的液体之用。

　　二、型号意义

　　250 S (TS、WS) ─ 39 A

250	—	泵进口直径 (mm)
S	—	单级双吸离心式清水泵
TS	—	单级双吸离心式糖浆泵
WS	—	微压曲径密封节能泵
39	—	扬程 (m)
A	—	叶轮外径第一次切割

　　三、性能参数表

型号	转速	流量	扬程	效率	电机功率	必需汽	质量
	n	Q	H	η		蚀余量	m
	r/min	m3/h	m	%	kW	m	kg
100(T)S-90	2950	60	95	61	37	2.5	120
		80	90	65
		95	84	64.5
100(T)S-90A	2950	50	78	60	30	2.5	120
		72	75	64
		86	70	63
150(T)S-50	2950	130	52	73	37	4.5	130
		160	50	79
		220	40	77
150(T)S-50A	2950	112	44	72	30	4.5	130
		144	40	75
		180	35	74
150(T)S-50B	2950	103	38	65	22	3.9	110
		133	36	70
		160	32	72
150(T)S-78	2950	126	84	72	55	4.5	150
		160	78	75
		198	70	74
150(T)S-78A	2950	112	67	68	45	4.5	150
		144	62	72
		180	55	70
150(T)S-100	2950	126	102	72	75	4.5	160
		160	100	78
		202	90	79
150(T)S-100A	2950	110	90	70	55	4.5	160
		140	88	76
		177	79	77
200(T)S-42	2950	216	48	81	45	5	180
		280	42	85
		342	35	81
200(T)S-42A	2950	198	43	76	37	5	180
		270	36	80
		310	31	76
200(T)S-63	2950	216	69	73.7	75	5	230
		280	63	81
		351	50	70.5
200(T)S-63A	2950	180	54.5	65	55	5	230
		270	46	70
		324	37.5	65
200(T)S-95	2950	216	102	70	110	5	260
		280	95	77
		324	85	75
200(T)S-95A	2950	198	94	68	110	5	260
		270	87	75
		310	80	74
200(T)S-95B	2950	180	77	66	75	5	260
		245	72	74
		282	66	72
250(T)S-14	1450	360	17.5	80	30	3.8	320
		485	14	85
		576	11	78
250(T)S-14A	1450	320	13.7	78	18.5	3.8	320
		430	11	82
		504	8.6	75
250(T)S-24	1450	360	27	80	45	3.8	370
		485	24	86
		576	19	82
250(T)S-24A	1450	342	22.2	80	37	3.8	370
		414	20.3	83
		482	17.4	80
250(T)S-39	1450	360	42.5	76	75	3.8	380
		485	39	83
		612	32.5	79
250(T)S-39A	1450	324	35.5	74	55	3.8	380
		468	30.5	79
		576	25	77
250(T)S-65	1450	360	71	75	132	3.8	480
		485	65	79
		612	56	72
250(T)S-65A	1450	342	61	74	110	3.8	480
		468	54	77
		542	50	75
250(T)S-95	1450	432	96	75	220	6.3	900
		540	95	79
		720	89	81
250(T)S-95A	1450	432	86	78	200	6.3	900
		540	85	81
		720	76	82
250(T)S-95B	1450	432	77	75	160	6.3	900
		540	74	80
		720	67	81
250(T)S-110	1450	400	115	74	250	2.3	1100
		545	110	79
		600	102	77
300(T)S-12	1450	612	14.5	80	37	4.8	660
		790	12	83
		900	10	74
300(T)S-12A	1450	522	11.8	75	30	4.8	660
		684	10	78
		792	8.7	77
300(T)S-19	1450	612	22	80	55	4.8	660
		790	19	87
		935	14	75
300(T)S-19A	1450	504	20	71	45	4.8	660
		720	16	86
		829	13	75
300(T)S-32	1450	612	38	83	110	4.8	709
		790	32	87
		900	28	80
300(T)S-32A	1450	551	31	80	75	4.8	709
		720	26	84
		810	24	78
300(T)S-58	1450	576	65	75	185	4.8	809
		790	58	84
		972	50	80
300(T)S-58A	1450	529	55	80	160	4.8	809
		720	49	81
		893	42	78
300(T)S-58B	1450	504	47.2	73	132	4.8	809
		684	43	80
		835	37	78
300(T)S-90	1450	590	93	74	315	4.8	840
		790	90	80
		936	82	75
300(T)S-90A	1450	576	86	71	280	4.8	840
		756	78	74
		918	70	71
300(T)S-90B	1450	540	72	70	220	4.8	840
		720	67	73
		900	57	70
350(T)S-16	1450	972	20	83	75	5.5	760
		1260	16	86
		1440	13.4	74
350(T)S-16A	1450	864	16	74	55	5.5	760
		1044	13.4	78
		1260	10	70
350(T)S-26	1450	972	32	85	132	5.5	875
		1260	26	88
		1440	22	80
350(T)S-26A	1450	864	26	80	110	5.5	875
		1116	21.5	83
		1296	16.5	73
350(T)S-44	1450	972	50	81	220	5.5	1105
		1260	44	87
		1476	37	79
350(T)S-44A	1450	864	41	80	160	5.5	1105
		1116	36	84
		1332	30	80
350(T)S-75	1450	972	80	78		5.5	1200
		1260	75	85	355
		1440	65	80
350(T)S-75A	1450	900	70	78	280	5.5	1200
		1170	65	84
		1332	56	79
350(T)S-75B	1450	828	59	75	220	5.5	1200
		1080	55	82
		1224	47.5	77
350(T)S-125	1450	850	140	70	710	5.5	1580
		1260	125	81
		1660	100	72.5
350(T)S-125A	1450	803	125	70	630	5.5	1580
		1181	112	78
		1570	90	70
350(T)S-125B	1450	745	108	70	500	5.5	1580
		1098	96	77
		1458	77	72.5
400(T)S-57	1450	1450	65	81	400	7	2400
		1880	57	88
		2200	51	84
400(T)S-57A	1450	1320	54	81	315	7	2400
		1688	48	86
		1950	43	83
400(T)S-90	1450	1080	92	72	500	5.9	1980
		1260	90	78
		1620	84	84
400(T)S-90A	1450	1045	81	73	450	5.9	1980
		1220	80	79
		1568	72	84
400(T)S-90B	1450	1045	74	77	400	5.9	1980
		1220	73	82
		1568	64	86
400(T)S-90C	970	900	42	80	185	4.9	1980
		1080	40	84
		1260	37	85
500(T)S-13	970	1620	15	79	110	6	1505
		2020	13	83
		2340	10	80
500(T)S-22	970	1620	24	77	185	6	1557
		2020	22	84
		2340	19	85
500(T)S-22A	970	1400	20	74	132	6	1557
		1746	17	80
		2020	14	82
500(T)S-35	970	1620	40	85	280	6	1640
		2020	35	88
		2340	28	85
500(T)S-35A	970	1400	31	82	220	6	1640
		1746	27	85
		2020	21	84
500(T)S-59	970	1620	67	79	450	6	2230
		2020	59	83
		2340	47	80
500(T)S-59A	970	1500	57	74	400	6	2230
		1872	49	75
		2170	39	72
500(T)S-59B	970	1400	46	73	315	6	2230
		1746	40	74
		2020	32	71
500(T)S-98	970	1620	114	78	800	6	2400
		2020	98	79.5
		2340	79	74
500(T)S-98A	970	1500	96	77	630	6	2400
		1872	83	78.5
		2170	67	73
500(T)S-98B	970	1400	86	76	560	6	2400
		1746	74	78
		2020	59	75
600(T)S-22	970	2520	25	82	250	7	2500
		3170	22	88
		3600	18	82
600(T)S-22A	970	2160	21	81	185	7	2500
		2860	18	87
		3240	16	84
600(T)S-32	970	2160	36	76	355	7	2550
		3170	32	89
		3600	27	85
600(T)S-32A	970	1800	30	72	280	7	2550
		2850	26	88
		3240	23	86
600(T)S-32B	970	2628	22	83	220	7.5	2550


600(T)S-47	970	2160	56	80	560	7.5	3850
		3170	47	89
		3600	40	86
600(T)S-47A	970	1980	46	78	450	7.5	3850
		2920	40	88
		3240	37	86
600(T)S-75	970	2160	84	87	900	7.7	4300
		3170	75	88
		3600	67	80
600(T)S-75A	970	1980	74	82	710	7.7	4300
		2950	65	87
		3240	60	80
600(T)S-75B	970	1800	60	80	560	7.7	4300
		2710	55	85
		3060	51	80
600(T)S-100	970	2160	110	78	1250	7.2	7188
		3170	100	85
		3600	92	84
600(T)S-100A	970	1980	100	78	1000	7.2	7188
		3000	90	84
		3240	85	82
600(T)S-100B	970	1800	90	75	800	7.2	7188
		2830	80	82
		3060	75	80
700(T)S-24	980	4800	24	89	400	8.6	5000


700(T)S-35	980	4800	36	90	630	8.6	5100


700(T)S-35A	980	4500	32.5	89	500	8.4	5100


700(T)S-47	730	3500	52	82	800	6.5	5300
		4400	47	86		8.2
		5500	38	83		10.3
700(T)S-56	980	4800	56	90	900	8.6	5500


700(T)S-56A	980	4500	51	89	800	8.4	5500


700(T)S-92	980	3715	99.5	87	1600	6.4	5800
		4320	92	92		9.4
		4896	87	91.5		10.4
	730	2823	58	86	630	4.8	5800
		3283	53	92		5.7
		3721	50	85		10.1
700(T)S-92A	980	3428	85	85	1250	5.4	5800
		3960	80	90		8
		4517	74	89.5		8.9
800(T)S-22	730	4320	25	82	450	7	4500
		5500	22	89
		6480	19	86
	585	3000	16	80	250	5
		4400	14	88
		5040	12	85
800(T)S-22A	730	3960	19	83	315	7	4500
		4830	17	88
		5500	15	86
	585	2800	13	80	185	5
		3870	11	87
		4500	9	84
800(T)S-24	730	6998	24	89	560	8.7	5100
800(T)S-24A	730	6624	21.5	88	500	8.7	5100
800(T)S-32	730	4320	35	82	630	7	5100
		5500	32	89
		6480	29	87
	585	3000	23	80	315	4.5
		4400	20	88
		5200	18	85
800(T)S-32A	730	3500	30	81	450	7	5100
		4950	26	88
		6000	23	86
	585	2700	19	80	250	4.5
		3960	17	87
		4680	14	84
800(T)S-47	730	4320	51	81	1000	6.5	7300
		5500	47	90
		6480	42	88
	585	3000	35	80	450	4
		4400	30	89
		5200	26	86
800(T)S-47A	730	3500	45	81	710	6.5	7300
		5070	40	89
		6000	36	86
800(T)S-47A	585	2800	30	80	355	4	7300
		4060	25	88
		4800	22	86
800(T)S-76	730	4000	80	79	1600	6	7888
		5500	76	88
		6500	71	87
	585	3000	54	80	800	4
		4400	49	87
		5500	43	85
800(T)S-76A	730	3500	70	79	1250	6	7888
		5080	65	87
		6000	62	84
	585	2800	48	79	630	4
		4070	42	86
		5000	37	83
800(T)S-76B	730	3000	60	78	1000	6	7888
		4680	55	85
		5500	51	83
	585	2500	40	76	500	4
		3750	35	84
		4500	30	80
800(T)S-80	730	6696	80	91	2000	9	7400


900(T)S-23	730	7500	23	90	630	7.5	9000


900(T)S-35	730	7560	35	90	1000	8	9000


900(T)S-35A	730	7200	31	89	800	7.8	9000


900(T)S-58	730	7560	58	90	1600	8	9200
900(T)S-58A	730	7000	49	89	1250	7.8	9200
900(T)S-80	730	7560	80	90	2000	8	9500


900(T)S-80A	730	7000	67	89	1600	7.8	9500


1000(T)S-22	730	6250	26	83	710	9.8	13500
		8250	22	87		10.4
		9000	19	82		10.8
	590	5130	18	84	355	6.3
		6640	15	88		6.7
		7360	13	83		6.9
1000(T)S-31	585	7000	33	84	1000	7.3	11500
		8250	31	88		7.6
		10000	23	84		8.5
	495	5800	23	84	500	4.8
		6850	21	88		5
		8300	15.5	83		5.7
1000(T)S-31A	585	9400	28	89	900	7.5	11500


1000(T)S-36	495	9900	36	88	1250	7.8	13000


1000(T)S-46	590	6000	54	84	1250	6	12000
		8250	46	88		6.9
		10000	35	84		8.1
	495	5000	37	84	800	4
		6850	31.5	88		4.6
		8300	24	84		5.6
1100(T)S-28	730	10800	28	89	1120	9.8	15000


1100(T)S-44	730	10800	44	91	1600	8.8	13500


1100(T)S-44A	730	10800	38	87	1400	8.8	13500


1200(T)S-22	495	7920	25.5	85.5	800	5.8	17000
		9612	22	87
		10800	18	83
1200(T)S-22A	495	7200	22.5	84	710	5.8	17000
		9000	20.2	87
		10800	17.5	82
1200(T)S-24	495	14760	24	86	1400	6.1	1600


1200(T)S-32	590	8640	35	83	1400	7.7	18000
		10800	32	87
		12960	26	86
1200(T)S-32A	590	7776	32.5	82.5	1250	7.7	18000
		9720	29	86.5
		11664	23	85
1200(T)S-35	495	12500	35	89	1600	6.8	18000


1200(T)S-35A	495	11800	31	88	1400	6.6	18000


1200(T)S-39	495	7200	42.5	81.5	1600	5.5	17000
		9000	39	87.5
		10800	33	84
1200(T)S-39A	495	6480	38.5	80	1250	5.5	17000
		8100	35	86.5
		9720	29	83
1200(T)S-39B	495	5832	34	80	1000	5.5	17000
		7290	31	85.7
		8748	25.5	82
1200(T)S-56	590	8640	60.5	82	2240	7.5	20000
		10800	56	88
		12960	47.5	85.5
1200(T)S-56A	590	7776	54.5	81	2000	7.5	20000
		9720	50	87.5
		11664	42	83.5
1200(T)S-56B	590	6998	49	80	1600	7.5	20000
		8748	44	86
		10498	36.6	81.5
1200(T)S-72	742	9000	74.5	88	2500	11.7	23000
		10224	72	89
		12240	64	86
1400(T)S-15	375	13464	17	87.2	800	6.34	21000
		15840	15	90		6.81
		17309	14	90.2		7.31
1400(T)S-20	375	15000	23	82	1250	6.8	21000
		18000	20	85		7.5
		21000	16	79		8.4
1400(T)S-25	375	16950	27.5	88	1600	6.8	22000
		19370	25.1	90.2		7.9
		21800	22.3	90.6		8.6
1400(T)S-30	375	16812	30	85.5	2000	7.1	23000
		20556	27	90.3		8.2
		22392	24.5	90.5		8.8
1400(T)S-55	590	12000	64	85	3000	7.2	26000
		16500	55	93		7.6
		17800	52	92		8.2
1400(T)S-55A	590	12960	54	84	2500	7.2	26000
		15840	47	87.5		7.6
		17820	41	85		8.2
1400(T)S-55B	590	12000	45.5	80	2000	7.2	26000
		14400	39	84		7.4
		16450	33	80		7.8
