密集烤房锅炉

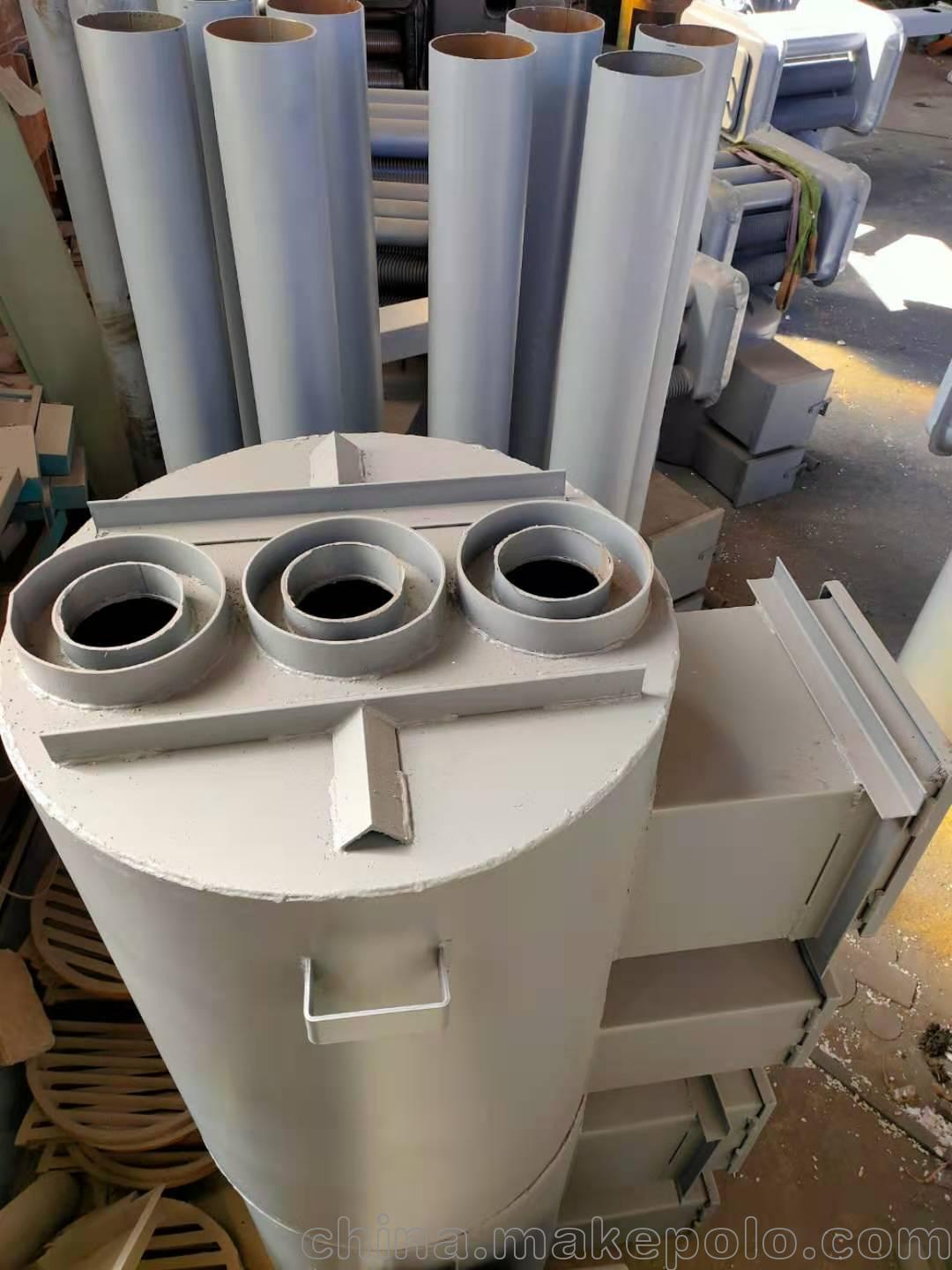

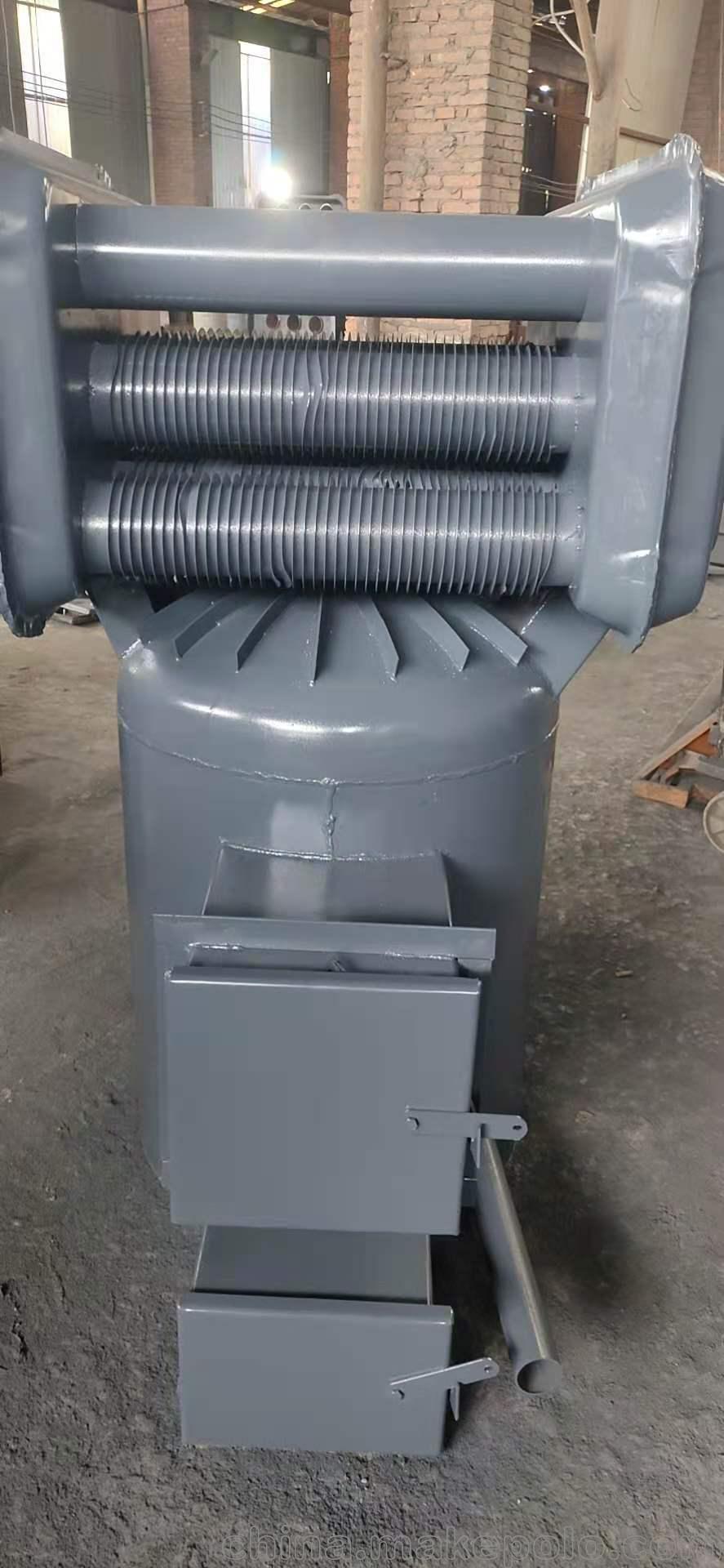

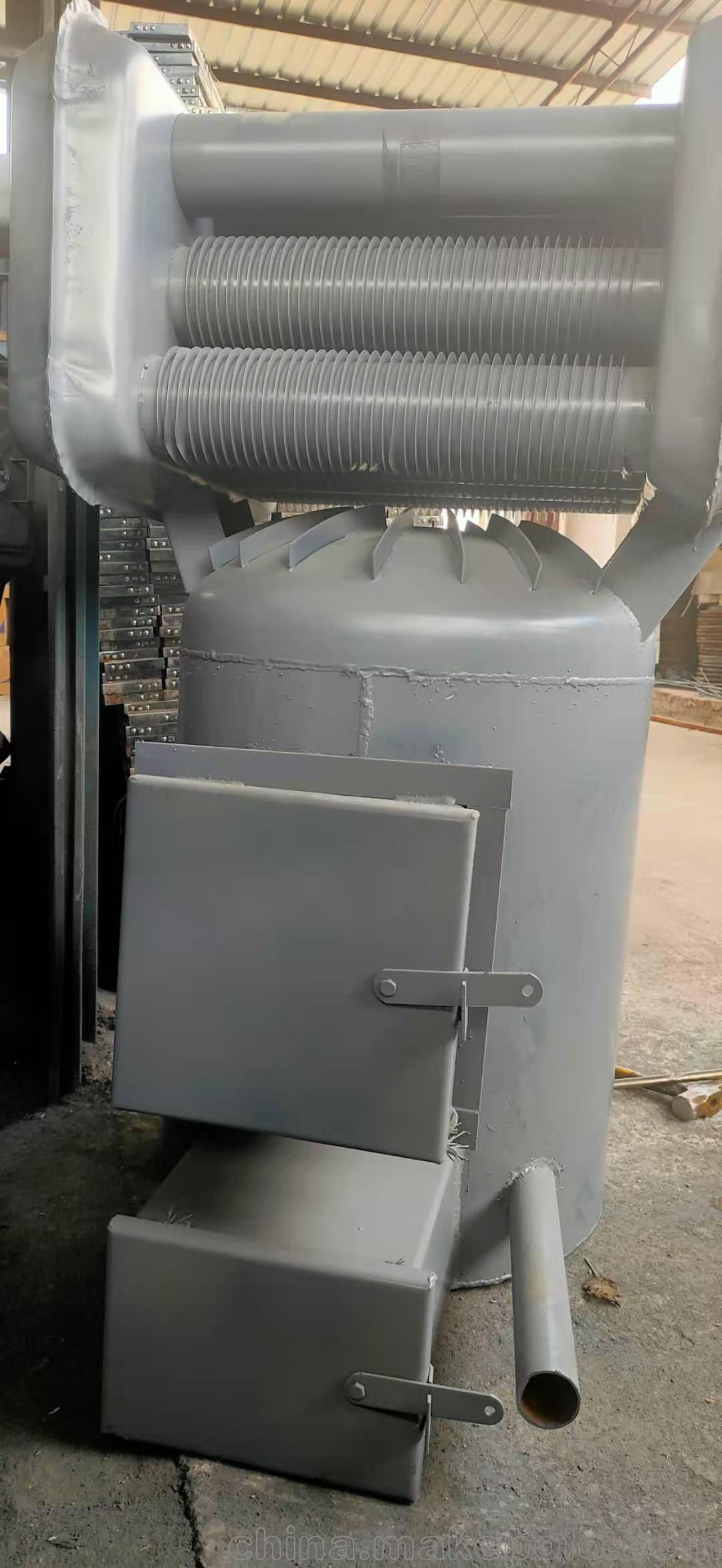

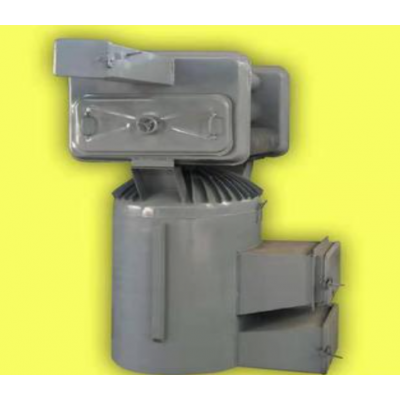

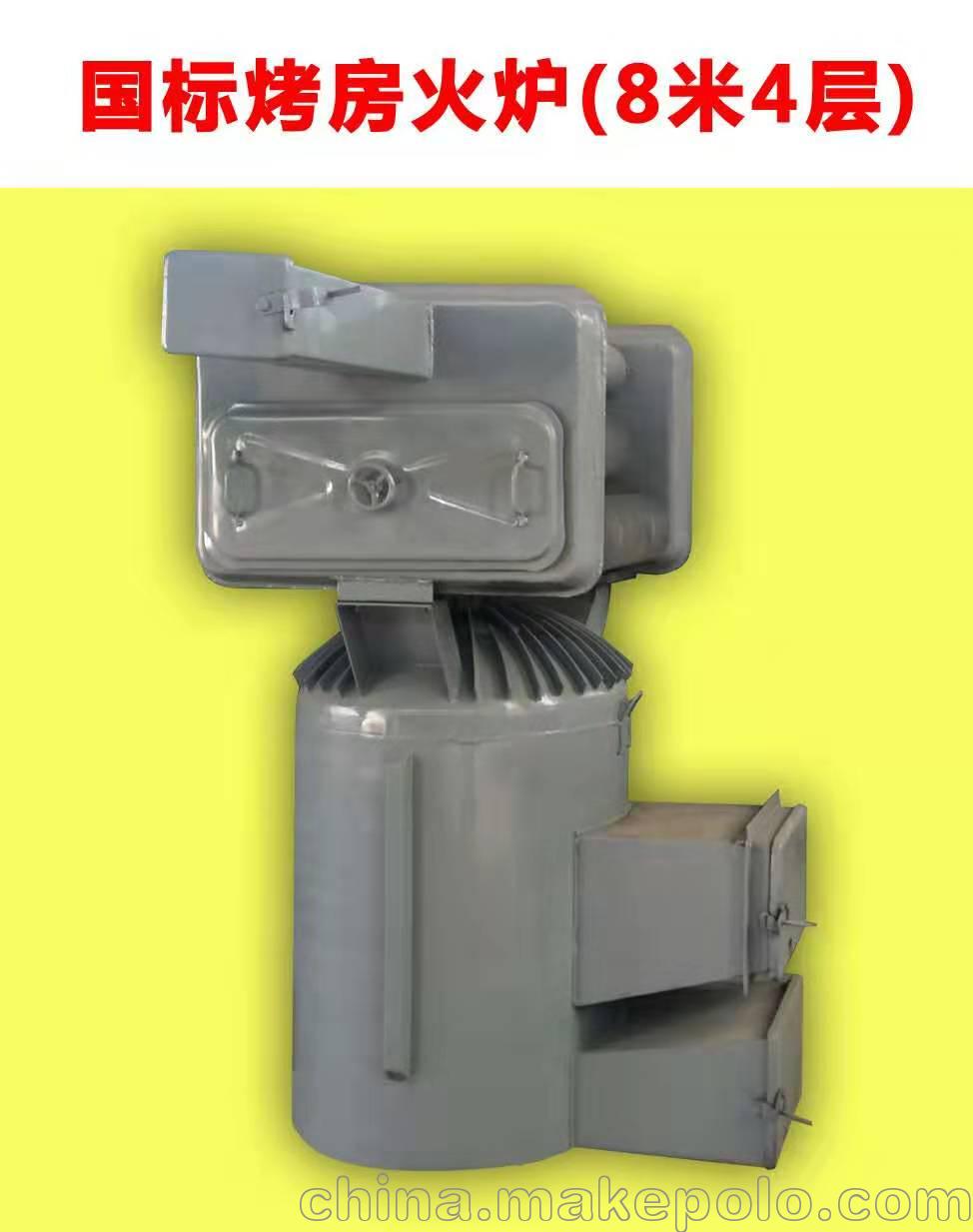

用耐腐蚀性强的特定金属制作，由分体设计加工的换热器和炉体两部分组成。两部分对接的烟气管道与支撑架均采用螺栓紧固连接。换热器采用3—3—4自上而下三层10根换热管横列结构，其中下部7根翅片管，上部3根光管。炉体由椭圆形（或圆形）炉顶、圆柱形炉壁和圆形炉底焊接而成。在炉门口两侧的炉壁对称###各设置一根二次进风管。采用正压或负压燃烧方式。炉底至火箱上沿总高度1856mm，其中炉体高度1165mm（不含炉顶翅片），底层翅片管翅片外缘距炉顶86mm。基本结构与技术参数如图1、图2所示。

 炉顶和烟气管道加散热片。炉顶和炉壁采用对接或套接方式满焊，炉壁和炉底采用对接方式满焊。炉顶翅片（散热片）、烟气管道侧面翅片（散热片）和炉门框法兰可采用双面满焊、单面满焊、单面满焊＋对面段焊或两面交错段焊（两面交错段焊点互相连接）方式之一焊接。采用段焊时，每段焊接长度应不小于50mm。为减少变形，烟气隔板与火箱内壁应采用单面断续段焊，采用断续段焊时，段间间隔应不大于100mm。所有焊接部位选用与母材一致的焊材进行焊接，保证所有焊缝严密、平整，无气孔无夹渣不漏气，机械性能达到母材性能。当高等级母材与低等级母材焊接时，须选用与高等级母材一致的焊材。金属外表面均采用耐500℃以上高温、抗氧化、附着力强的环保材料进行防腐处理（包含炉底外壁、炉门框下底面、灰坑框下底面、散热管翅片带间隙等隐蔽部位）。设备使用寿命10年以上
