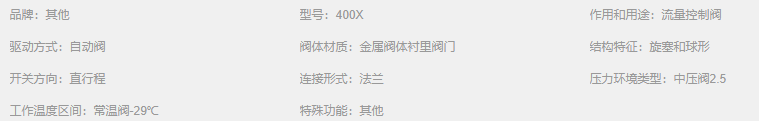

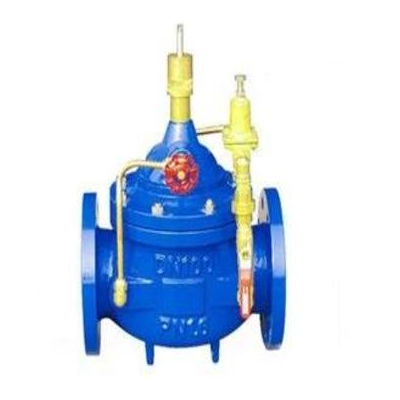

云南智锋工控400X流量控制阀流量控制阀

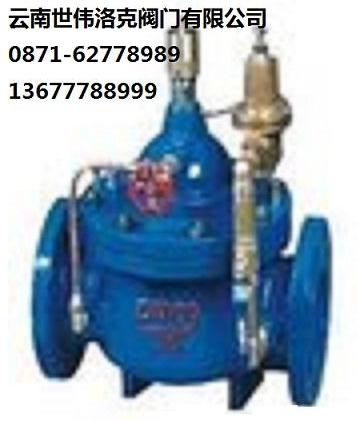

300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作，可使主阀得到最佳的开启和关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
缓闭止回阀工作原理
   当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。


 水力控制阀主要部件零件材质


                     部件名称                             选用材质


1                      阀体                     灰铸铁、球墨铸铁、铸钢、不锈钢
2                      阀盖                     灰铸铁、球墨铸铁、铸钢、不锈钢
3                      弹簧                              2CR13、不锈钢
4                    膜片压板                                  25#
5                      膜片                                  丁腈橡胶
6                      阀杆                                    2CR13
7                      阀瓣                                   25#+NBR
8                      阀座                                    不锈钢


水力控制阀工作原理
科菲水力控制阀分隔膜型和活塞型两类，工作原理相同，都是以上下游压力差为动力，有导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀瓣完全开启或完全关闭或处于调节状态。
当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣低部和隔膜下方的压力值就大于上方的压力值，从而将主阀阀瓣推到完全开启的位置：当进入隔膜（活塞）上方控制室内的压力值处于入口压力与出口以来中间时，主阀阀瓣就处于调节状态，其调节位置取决于导管系统中的针阀和导阀的联合控制作用。
导阀可以通过下游压力的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀瓣的调节位置。
可用于生活给水、消防系统及工业给水系


水力控制阀主要连接尺寸


DN            L             H             D            D1               D2
DN25         160            208           65           85               115
DN32         180            222           76           100              140
DN40         200            237           84           110              150
DN50         203            254           99           125              165
DN65         215            272           118          145              185
DN80         241            282           132          160              200
DN100        270            303           156          180              220
DN125        300            344           184          210              250
DN150        330            385           211          240              285
DN200        400            437           266          295              340
DN250        480            532           319          350               395
DN300        550            600           370          400               445
DN350        622            677           429          460               505
DN400        685            764           480          515               565
DN450        750            826           530          565               615
DN500        811            972           582          620               670
DN600        935            1096          682          725               780
