云南智锋工控D341F46法兰式衬氟蝶阀

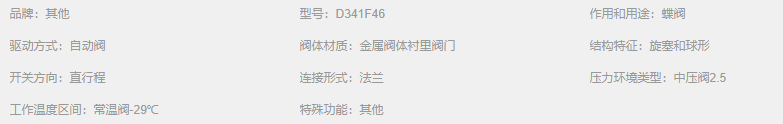

一、概述：

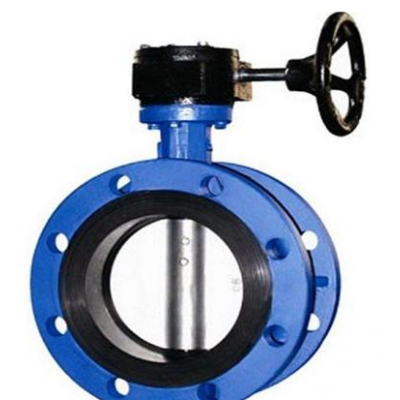

    D341F46法兰式衬氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，在常规蝶阀的阀内和阀板上衬聚四氟，使介质和阀体隔离，达到防腐的效果。D341F46法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。在常规条件下可以替代不锈钢阀体，具有更高的性价比。
二、D341F46法兰式衬氟蝶阀结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想。
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
4.采用可调性弹子定位,定位准确,结构简单。




三、D341F46法兰式衬氟蝶阀基本型号：


      DA 43F（半衬）                   DA 343F（半衬）
手动  DA 43F3 （全衬里）       蜗 轮   DA 343F3 （全衬里）
      DA 43F46（全衬里）       转 动   DA 43F46（全衬里）




气动  DA 643F（半衬）         电动     DA 943F（半衬）
      DA 643F3 （全衬里）              DA 943F3 （全衬里）
      DA643F46（全衬里）               DA9 43F46（全衬里）


四、D341F46法兰式衬氟蝶阀主要性能：


密封圈材料代号   适用温度     适用介质


NR                ≤85℃    水、空气、酸碱类


CR                ≤85℃    水、煤气、酸碱类


NBR               ≤100℃   水、油品


CPDM              ≤120℃   水、蒸汽、一般酸碱类


FKM               ≤150℃   水、蒸汽、强酸碱类


五、D341F46法兰衬氟蝶阀外形连接尺寸：
序号 零件名称 灰铸铁 铸钢    不锈耐酸铸钢                超低碳不锈耐酸铸钢
                            Z     C     P8         R8               P3         R3
1阀体/阀盖               A126-C A216-WCB    A351-CF8   A351-CF8M     A351-CF3 A351-CF3M
2蝶板                    A216-WCB  A105      A351-CF8   A351-CF8M     A351-CF3 A351-CF3M
3阀杆                       A182-F6          A182-F304  A182-F316    A182-F304L A182-F316L
4衬里/阀座                 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5紧固销                  A182-F6             A182-F304  A182-F316           A182-F304L A182-F316L
6填料                   PTFE(F4)        PTFE(F4)                        PTFE(F4)
7填料压盖         A216-WCB     CF8         CF8M                  CF8      CF3M
8支架                 A216-WCB          A351-CF8                   A351-CF8
9紧固螺栓         A193-B7       A193-B8M                            A193-B8M
10螺母                   A194-2H         A194-8                            A194-8


六、D341F46法兰式衬氟蝶阀外形连接尺寸：
公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
