品牌/型号：豫豪机械/各种机型如1.2×10）
云南豫豪机械设备有限公司
一.机械结构及工作原理

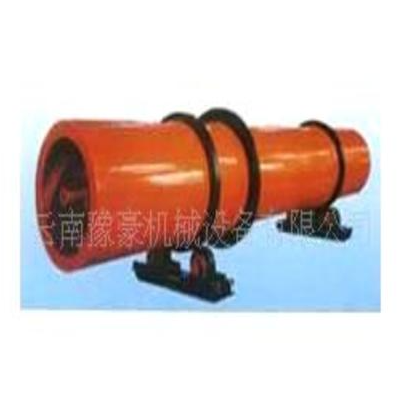

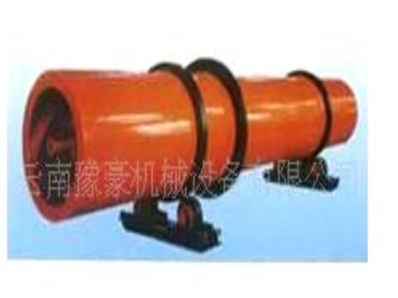

煤泥烘干机主要由热源，打散装置，带式上料机，回转滚筒，带式出料机，引风机，卸料器和配电柜构成。煤泥烘干机的工作原理如下，煤泥由于具有一定的粘性，在干燥过程中湿煤泥进入干燥机后分以下几个工作区：
一是导料区，湿煤泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的抄动下，形不成粘结便被导入下一个工作区；
二是清理区，湿煤泥在此区被抄抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；
三是倾斜扬料板区，湿煤泥在此区已吊环王低水分松散状态，物料在此区已不具有粘结现象，经过热交换后物料达到所要求的水分状态，进入最后的出料区；
四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个干燥过程。
二.主要特点
1.烘干机抗过载能力强，处理量大，燃料消耗少，干燥成本低；
2.采用顺流干燥方式，烟气与湿物料由同一侧进入干燥机，可以利用高温烟气获得很高的蒸发强度，烘干机出口温度低，热效率高；
3.可根据不同的物料性质改变运行参数，使物料在烘干机筒体内能够形成稳定的全断面料幕，质热交换更为充分；
4.新型给料，排料装置，杜绝了滚筒干燥机给料堵塞，不连续，不均匀和返料等现象，降低了除尘系统的负荷；
5.新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象，对物料水分，粘性的适应性更强；
6.烘干机实现了“零水平推力”，大大减少了挡托轮的磨损，筒体运转平稳可靠；
7.烘干机采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗；
8.可根据用户要求控制产品粒度和水分，烘干煤泥时产品水分可达8%以下，粒度可控制在8mm以下。
三.主要技术参数
型号筒体直径m 长度m 容积m³ 斜度3-5° 筒转速r/min最高进气温度 电机型号 功率KW
减速机型号
外形尺寸m
重量kg1x6164.713-5°6.73850°CY132M1-64JZQ400-II-21Z6000x1876x206965001x101107.853-5°6.73850°CY132M2-65.5JZQ400-II-21Z8000x1876x206975001.2x101.21011.313-5°5.8850°CY160M-67.5JZQ500-III-21F10000x2159x247595191.2x121.21213.573-5°5.8850°CY160M-67.5JZQ500-III-21F12000x2159x2475102941.5x101.51017.673-5°4.8850°CY160L-611
JZQ650-Ⅳ-2F.
1F10000x2655x2892159321.5x121.51221.23-5°4.8850°CY180L-615
JZQ650-Ⅳ-2F.
1F12000x2655x2892171301.5x141.51424.93-5°4.8850°CY180L-615
JZQ650-Ⅳ-2F.
1F14000x2655x289218328
