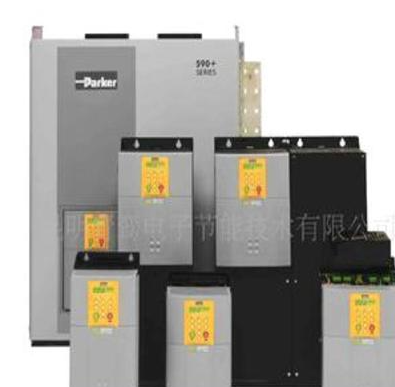

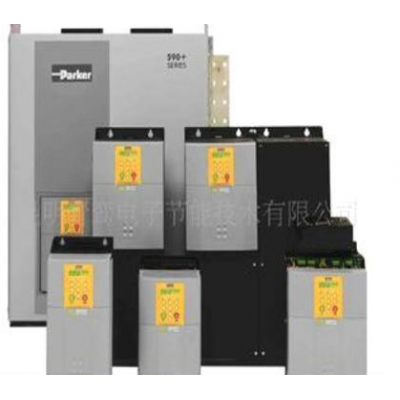

派克DC590 直流电机调速器

派克新一代DC590+

直流调速器15A-2700A

产品简介

依托30多年的直流调速器设计经验，派克新推出了新一代DC590+调速器，该调速器展现了直流调速器技术的发展前景。凭借其创新的32位控制架构，DC590+的灵活性和功能性足以满足所有应用的要求。无论是简单的单电机驱动，还是高要求的多电机驱动系统，这些问题都会迎刃而解。DC590+也可以应用于系统方案，称为DRV。它是一个集成模块，涵盖了所有相关电气部件。作为直流调速器产品系列的组成部分，这一创新方法从根本上缩减了设计时间，节省了面板空间，布线时间和成本.DRV的概念是独一无二的，它来自各行业数以千计的成功应用经验。

规格说明

器件配置

DC590+四象限可逆

2个全控三相晶闸管桥

DC591+两象不可逆

1个全控三相晶闸管桥

晶闸管控制可变磁场供电

励磁电流(Adc)

4安 规格1

10安 规格2和3

30安 规格4和5

60安 规格H和6

励磁电压(Vdc)

Vfield (最大)=Vac x 0.9

电枢电流等级(Adc)

15, 35, 40,70,110,165, 180, 270, 380, 500, 725, 830,

1050, 1250, 1450, 1580, 1600, 1950, 2000, 2400A,

2700A(DRV可达到165A)

200%过载10秒150%过载30秒

更高电流等级，请参阅手册

电枢电压(Vdc)

Varmature (最大)=Vac x 1.2

交流电源电压 (Vac)

110 -220V(±10%)全部规格

220 -500V(±10%)全部规格

500 -600V(±10%)仅供规格4, 5

500 -690V(±10%)仅供规格H

380 -600V(±10%)仅供规格6

380 -690V(±10%)仅供规格6

50/60Hz三相

环境运行温度

0-45°C型号1, 2, 3

0-40°C型号4, 5, 6和H

温度升高1°C，降容1%。 最高到55°C

有效海拔

500米以下，正常使用

500米以上，每升高200米，降容1%，最高到5000米

防护措施

高能MOV’s

散热片过温

瞬时过流保护

晶闸管触发故障

过载过流保护

晶闸管保护

励磁故障

零速监测

速度反馈故障

静止逻辑

电机过热

堵转/失速保护

输入/输出

模拟输入(5路12 bit带符号输入，带有短路过压保护)

1路速度给定(-10/0/+10V)

4路可自定义

模拟输出(3路12位输出，带有过压保护)

1路电枢电流输出(-10/0/+10V或0-10V)

2路可自定义

数字输入(9路输入—最大24V，15mA)

1路可编程停车

1路惯性停车

1路外部信号停车

1路启/停

5路可自定义

数字输出(3路输出---24V(最大30V)，100mA)

带短路保护

3路可自定义

参考电源

1- + 10V DC

1- - 10V DC

1- + 24V DC

选件

(6901)编程/操作控制板

反馈板

•模拟测速发电机

•增量编码器

•光纤编码器

通信模块

• Profibus

• Devicenet

• Controlnet

• Ethernet

• Canopen

• EI Bisynch/Modbus/RS422/RS485

标准

•直流590+系列符合以下标准，安装时请依照相关

产品手册。

• CE认证标志EN50178(安全，低电压指示)

• CE认证标志EN61800-3(EMC指令)

•美国安全标准UL认证UL508C

•加拿大标准cUL认证C22.2＃14

打印有效

DC590+ =四象限可逆直流调速器

DC591+ =两象限不可逆直流调速器

规格1-6，标准内置冷却风扇

规格H标准外置风扇

尺寸规格

产品代码(标准)           额定值(A) 规格        尺寸

H     W     D

590(1)P-53215010-P00-U4A0   15       1    375   200   220

590(1)P-53235010-P00-U4A0   35       1    375   200   220

590(1)P-53240020-P00-U4A0   40       2    434   200   292

590(1)P-53270020-P00-U4A0   70       2    434   200   292

590(1)P-53311020-P00-U4A0   110      2    434   200   292

590(1)P-53316520-P00-U4A0   165      2    434   200   292

590(1)P-53318023-P00-U4A0   180      3    485   250   234

590(1)P-53327032-P00-U4A0   270      3    485   250   234

590(1)P-53338042-P00-U4A0   380      4    700   253   358

590(1)P-53350042-P00-U4A0   500      4    700   253   358

590(1)P-53372542-P00-U4A0   725      4    700   253   358

590(1)P-53383042-P00-U4A0   830      4    700   253   358

590(1)P-53415852-P00-U4A0   1580     5    700   506   358

590(1)P-53412560-P00-U4A0   1250     6    715   686   497

590(1)P-53416060-P00-U4A0   1600     6    715   686   497

590(1)P-53419560-P00-U4A0 1850/1950  6    715   686   497

591P-534120H0-P00-U4A0      1200     H    956*  850   417

591P-534170H0-P00-U4A0      1700     H    956*  850   417

591P-534220H0-P00-U4A0      2200     H    956*  850   417

591P-534270H0-P00-U4A0      2700     H    956*  850   417

590P-534120H0-P00-U4A0      1200     H    1406* 850   417

590P-534170H0-P00-U4A0      1700     H    1406* 850   417

590P-534220H0-P00-U4A0      2200     H    1406* 850   417

590P-534270H0-P00-U4A0      2700     H    1406* 850   417

新一代技术

基于全球数千种应用中的高度成功，DC590+调速器将直流驱动控制带向了一个新的水平。由于其一流的高级32位控制架构，DC590+调速器提供了适用于一系列工业用途的灵活高效的控制系统。

派克在直流领域拥有行业内一流的经验和技术，向那些最苛刻的驱动控制应用提供控制系统。拥有从15安培到2700安培的各类调速器，派克可以向各种应用系统提供最佳的解决方案。

典型应用系统

•冶金

•塑料及橡胶加工机械

•电线电缆

•物料输送系统

•机床

•包装

功能模块编程

功能块编程是一种非常灵活的控制结构，它的多种组合使得用户功能易于实现。每个控制功能采用(例如输入，输出，PID程序)软件模块的形式，可以与其它所有模块自由连接，提供各种需要的操作。

调速器出厂时已设置为标准直流调速器模式，含有预设的功能模块，这样您就可以直接运行而无需进一步调试。您也可以选择预先定义的宏或者创建您自己的控制策略，通常这样都可以降低对外部PLC的需求，从而降低成本。

反馈选项

DC590+有一系列接口选项，与最常见的反馈装置相兼容，适用范围从简单驱动控制到最复杂的多驱动系统控制，对反馈接口无要求的话，电枢电压反馈为标准配置。

•模拟测速发电机

•编码器

•光纤编码器

接口选项

设计时出于连接性能的考虑，DC590+有许多通信和输入/输出选件，使得调速器可以独立实施控制，也可以集成到一个更大的系统中去。当与功能编程相结合时，我们可以很容易的根据需要进行功能模块创建和控制，这样就为用户提供了一个灵活多用的平台来进行直流驱动控制。

编程/操作控制

操作面板有着直观的菜单结构而且符合人体工程学设计。通过明亮的

易于阅读的背光显示屏和触摸键盘，我们可以便捷地访问调速器各种参数和功能模块。此外，它还提供了本地启动/停止控制，速度调节和旋转方向控制，能极大地帮助机器调试。

•多语言字母数字显示

•设置参数值和图例

•调速器安装或远程安装

•本地启动/停止，速度和方向控制

•快捷设置菜单

连接性

无论您的控制模式多么复杂，DC590+都有与之相匹配的接口，为最复杂的应用系统准备了足够的模拟和数字I/O接口。另外还有相关的技术卡，可以使用串口通信和现场总线网络。DC590+的设计使得其可以在任何控制环境中完美的使用。

模拟/数字控制

• 5路模拟输入 (12位带正负符号)

• 3路模拟输出

• 9路数字输入

• 3路数字输出

串口通信和现场总线选件

• Profibus

• Ei Bisynch

• Canopen

• link

• Lonworks

• Devicenet

• RS422/RS485

• Modbus

• Controlnet

• Ethernet

DRV ---整体直流驱动技术

DC590+可用作单一模块使用，也可选择“DRV”形式使用。

DRV是一个自成一体的驱动系统，它包括所有的外围功率元件，与直流调速器相连，安装在在调速器下方的空间里。

DRV包括

•交流进线接触器

•交流进线熔断器

•直流熔断器(针对可逆型)

•控制/磁场回路快熔

•电动机鼓风起动器(可选)

•辅助控制电源变压器(可选)

为您节省

•设计时间

•面板空间

•元件装配和布线

•元件选购时间

•时间和成本

DC590+为系统而设计

DC590+是一个理想的系统调速器，旨在满足各行各业中最综合和最复杂的多驱动应用系统的苛刻要求。下列所有功能皆为标准配置，无需任何额外的硬件。

•双编码器输入

•功能模块编程

• I/O口可使用软件配置

• 12位高分辨率模拟输入

•卷绕控制

-惯量补偿式开环控制

-闭环速度环或电流环控制

-负载/浮动辊程序PID

•数学函数计算

•逻辑函数计算

•可控磁场

• “S”斜坡和数字斜坡

DC590+为全球市场而设计

遍及全球五十多个国家，DC590+为您提供了完备的应用系统和服务支持。因此，不论您身在何处，您都可以对我们的支持信心十足。

•服务遍及50多个国家

•输入电压范围220 - 690V

• CE认证

• UL认证和c-UL认证

• 50/60Hz

传统的直流驱动电控柜

同功率的590+ DRV，如图面板空间得以节省

电动机

鼓风起动器

直流熔断器

交流进线

熔断器

控制/磁场回路熔断器

交流线路接触器
