电机绝缘纸种类、厚度选择及安装清理方法

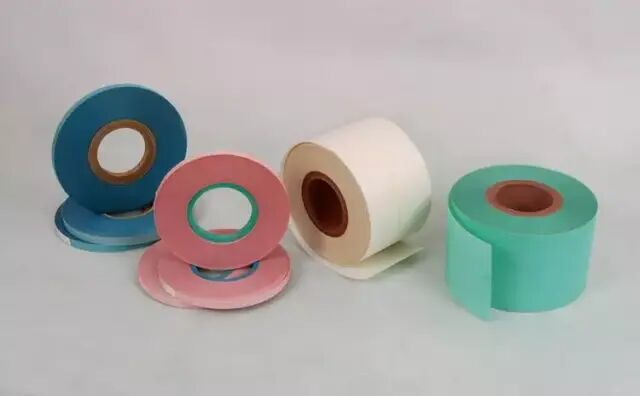

1.电机绝缘纸种类

电机中常用的电机绝缘纸，按其耐热能力分为A、E、B、F、H和C六个等级。

1． A级绝缘包括经过浸渍处理的棉纱、丝、纸等有机纤维材料以及普通漆包线上的磁漆等。目前仅在变压器中使用。A级绝缘的容许工作温度为105℃。

2．E级绝缘包括用聚酯树脂、环氧树脂、三醋酸纤维等制成的薄膜，聚乙烯醇缩醛高强度漆包线上的磁漆等。用在中、小型交、直流电机中。E级绝缘的容许工作温度为120℃。

3．B级绝缘包括云母、石棉、玻璃丝等无机物用有机漆或树脂(作了耐热性处理)作为粘合剂制成的材料及其组合物，聚酯高强度漆包线上的磁漆等。一般大、中型同步机及中、小型交、直流电机中采用。B级绝缘材料的容许工作温度为130℃。

4．F级绝缘包括云母、石棉、玻璃丝等无机物用硅有机化合物改性的合成树脂漆，或耐热性能符合这一等级要求的醇酸、环氧树脂作为粘合物而制成的材料或其组合物。F级绝缘的容许工作温度为155℃。

5．H级绝缘包括硅有机物以及云母、石棉、玻璃丝等无机物用硅有机漆作为粘合物而制成的材料。主要应用在要求尽量缩小尺寸、减轻重量的场合，如航空电机、吊车电机牵引电机等。H级复合绝缘纸容许工作温度为180℃。

2.电机绝缘纸厚度与千瓦配比

首先，需要明确的是一般铜线上的漆膜是已满足绝缘条件的，但是由于在制作、运输、嵌线、烘干加热等条件下，难免会出现漆膜掉落的情况，从而需要绝缘纸进一步绝缘。其次，绝缘纸厚度的选择并没有一个固定的数值，总的原则是在不增加嵌线难度的情况下，越厚越好。最后，本文收集了网友们的一些关于电机绝缘纸厚度与千瓦配比的资料，仅供参考。

网友一：看电机功率大小来定，一般10干瓦以下电机绝缘纸厚度0.17毫米，10K瓦以上0.21绝缘纸为宜。

网友二：电动机中心高度80-112mm，电机绝缘纸厚度约为0.25mm；中心高度132-160mm，电机绝缘纸厚度约为0.3mm；中心高度180-280mm，电机绝缘纸厚度约为0.35mm。

网友三：15干瓦以上90干瓦以下的都用一层0.25 mm绝缘纸，100干瓦以上用两层。

网友四：45千瓦电机绝缘纸一般采用0.15-0.18mm厚度，

总原则：绝缘纸的厚度尽量选择较厚的，以保证电机的绝缘性能，防止电机发热、烧坏及短路等情况的发生。绝缘纸的选择要求考虑电机的安装环境，如潮湿环境要选择耐潮湿的绝缘纸；绝缘纸的耐热温度也要满足电机的要求。

3.电机绝缘纸的安装与清理方法

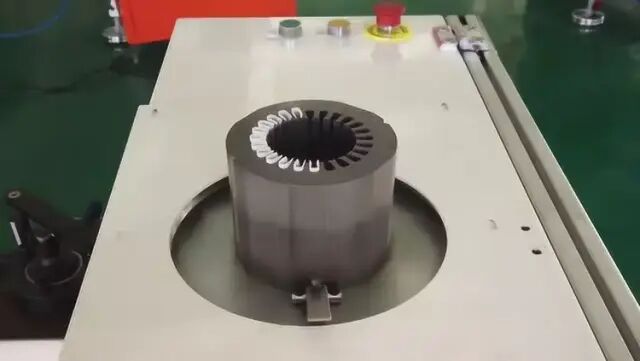

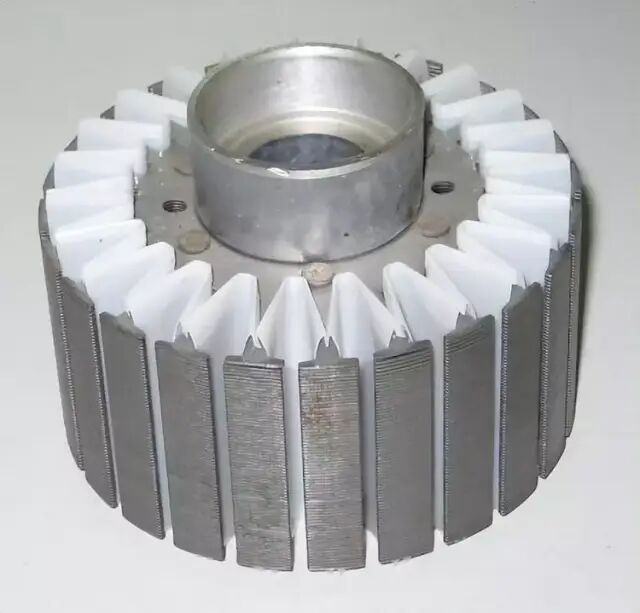

电机绝缘纸的安装方法一般为槽绝缘（线圈与槽之间的绝缘）、层绝缘（同一槽下具有两层绕组的绝缘）、端部绝缘（端部线圈相与相之间绝缘）等。

电机绝缘纸的清理方法：由于绝缘纸有一定的硬度，因此，可通过敲打挤压等方法将已浸漆的电机绝缘纸取出，如粘贴过于牢靠还可以适当加热电机，将漆变软后取出。
