槽式电缆桥架安装施工方案

施工准备和部署

1  施工准备

1.1  技术准备

（1）设计施工图纸和电缆桥架加工大样图齐全。

（2）各种电缆桥架技术文件齐全。

（3）电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

（4）土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2  材料准备

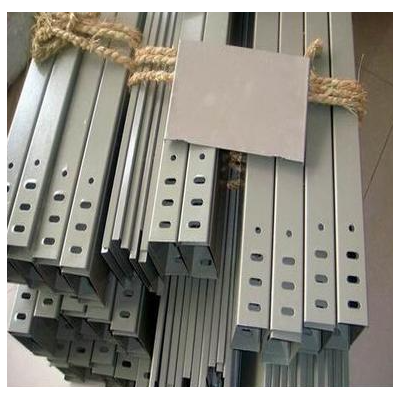

(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。

（3）镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

（4）辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3  主要机具准备

（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4  作业环境准备

（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

（3）高层建筑竖井内土建湿作业全部完成。

（4）地面电缆桥架应及时配合土建施工。

1.5  施工准备

（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备。

（3）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

（4）施工技术资料要和施工进度同步。

1.2施工部署

主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

2  操作工艺

2.1  工艺流程：预留孔洞 预埋吊杆吊架 弹线定位  金属膨胀螺栓固定 吊杆、吊架安装  桥架安装  地面电缆桥架安装。
