产品概述

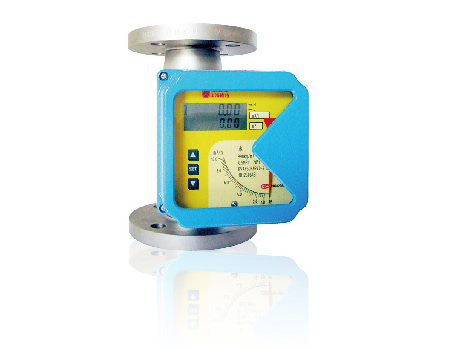

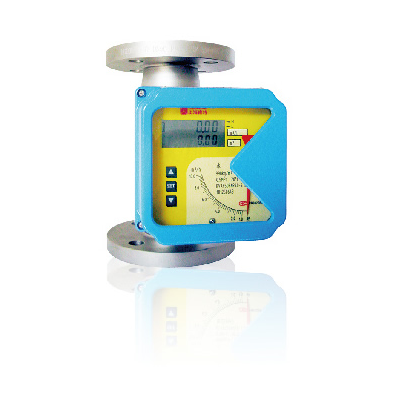

智能金属管浮子流量计是我公司采用最新技术生产的流量仪表。智能金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。多年来，金属管浮子流量计以其各种优良性能和可靠性，及较好的性能价格比，广泛受到了石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业的选用，应用于行业中的液体、气体、蒸汽介质的测量和过程控制。

适用范围

适用于小口径和低流速介质流量测量

技术参数

dafhraeh

测量范围

水（20℃）1~200000 1 / h 空气（20℃，0.1013MPa）0.03~4000 m3 / h 参见流量表，特殊流量可订制

量程比： 标准型10 : 1 特殊型20 : 1

精度：标准型1.5级 特殊型1.0级

压力等级

P1: 1.6Mpa(DN80~DN200) P2: 4.0Mpa(DN15~DN50) P3: 16Mpa(DN80~DN200) P4: 25Mpa(DN15~DN50) 夹套的压力等级为1.6Mpa

压力损失： 7KPa～70KPa

介质温度

标准型（E）：-80℃～＋200℃；PTFE：0℃～85℃ 高温型（H）：-80℃～＋300℃

介质粘度

DN15:η<5mPa.s(KV15.1～KV15.3) η<30mPa.s(KV15.4～KV15.8) DN25:η<250mPa.s DN50～DN150:η<300mPa.s

环境温度

液晶型-30℃～＋65℃ 就地指示型-40℃～＋80℃

连接形式

标准型：HG20594、HG20595 特殊型：由用户指定的标准法兰

电缆接口：M20*1.5

供电电源

标准型：24VDC二线制4-20mA 交流型：85-265VAC 50HZ 电池型：3.6V@7.5AH锂电池，可连续使用寿命三年以上

输出信号： 4-20mADC

报警输出

上限或下限瞬时流量报警 集电极开路输出：最大100mA@30VDC阻抗100欧继电器输出：触点容量：1A@30VDC或0.25A@250VAC或0.5A@125VAC

脉冲输出：累积脉冲输出，最小间隔50毫秒

液晶显示

瞬时流量显示数值范围：θ50000 累计流量显示数值范围：θ99999999（可带小数点）

防护等级：IP65

防爆标志：本安型Exia II CT5 隔爆型：Exd II BT6

可选二线制、电池、交流供电方式

多参数标定功能

带有数据恢复，数据备份及掉电保护功能
