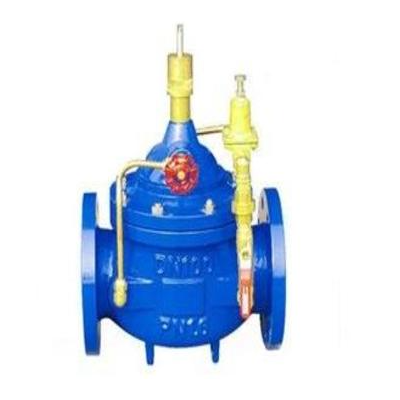

300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作，可使主阀得到最佳的开启和关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
缓闭止回阀工作原理
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
水力控制阀主要部件零件材质
部件名称 选用材质
1 阀体 灰铸铁、球墨铸铁、铸钢、不锈钢
2 阀盖 灰铸铁、球墨铸铁、铸钢、不锈钢
3 弹簧 2CR13、不锈钢
4 膜片压板 25#
5 膜片 丁腈橡胶
6 阀杆 2CR13
7 阀瓣 25#+NBR
8 阀座 不锈钢
水力控制阀工作原理
科菲水力控制阀分隔膜型和活塞型两类，工作原理相同，都是以上下游压力差为动力，有导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀瓣完全开启或完全关闭或处于调节状态。
当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣低部和隔膜下方的压力值就大于上方的压力值，从而将主阀阀瓣推到完全开启的位置：当进入隔膜（活塞）上方控制室内的压力值处于入口压力与出口以来中间时，主阀阀瓣就处于调节状态，其调节位置取决于导管系统中的针阀和导阀的联合控制作用。
导阀可以通过下游压力的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀瓣的调节位置。
可用于生活给水、消防系统及工业给水系
水力控制阀主要连接尺寸
DN L H D D1 D2
DN25 160 208 65 85 115
DN32 180 222 76 100 140
DN40 200 237 84 110 150
DN50 203 254 99 125 165
DN65 215 272 118 145 185
DN80 241 282 132 160 200
DN100 270 303 156 180 220
DN125 300 344 184 210 250
DN150 330 385 211 240 285
DN200 400 437 266 295 340
DN250 480 532 319 350 395
DN300 550 600 370 400 445
DN350 622 677 429 460 505
DN400 685 764 480 515 565
DN450 750 826 530 565 615
DN500 811 972 582 620 670
DN600 935 1096 682 725 780
