基本信息
中文名称

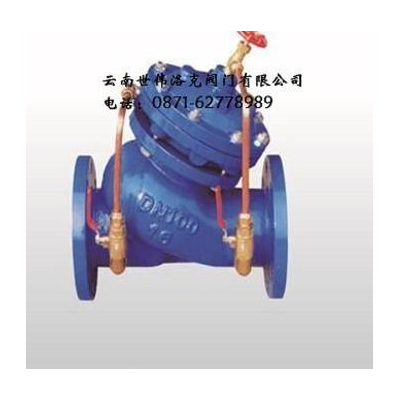

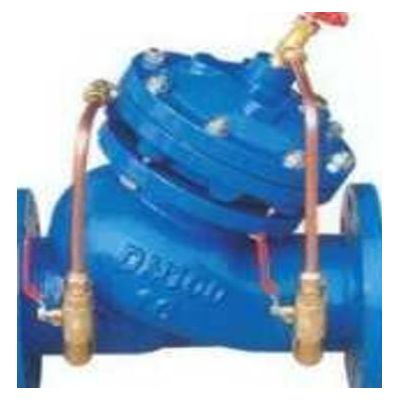

JD745X多功能水泵控制阀
阀体阀盖
铸铁,WCB,不锈钢
阀座阀盘
铜合金/Cr13/不锈钢
密封圈
丁腈橡胶
工作原理
当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓
排到出口端,主阀缓缓开启.设定调节阀的开度可得到合适地主阀开启速度.当水泵停止工作后,进口端水压迅速
下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压
联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增.
设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度.
工作特点
1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水
管路和水泵的损害.
2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能.通过设定调节阀
开度可得到合适的控制参数.
3、阀体采用了全通道、直流式、流线型设计.水力损失小,节能效果好
主要技术参
公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) 最低动作压力(MPa) 适
水泵用介质 介质温度(℃)
- 3-60
(可调) ≥ 水 0-80
-
主要零件材料
阀体,阀盖 铸铁/铸钢
密封圈O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13/不锈钢
膜片(膜片型) 夹织物丁腈橡胶
调节阀 球阀 铜合金/不锈钢
过滤器 304不锈钢
