品牌/型号：豫豪重工/各种机型（如FEL-750）类型：复合式破碎机生产能力：10-20（kg/h）t/h重量：4300（kg）kg粉碎程度：细磨机作用对象：石料

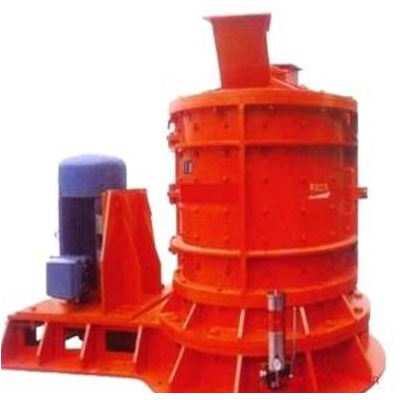

云南豫豪机械设备有限公司    一.简介   复合式破碎机简称为复合破，是破碎生产线和制砂生产线中常用设备之一，结合国内外细碎技术进行优化设计而成的新产品，其性能已达国内先进水平，用于破碎各种中硬矿石。主要用于中、小型水泥厂破碎水泥熟料或原料（石灰石），为水泥厂技术改造或新建生产线提供一种理想的二级破碎设备。可广泛应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业用于破碎铁矿石、铝矿石、砂岩、石膏、高炉炉渣、煤干石、磷矿石及块煤等中硬矿石。   二.特点     该系列复合式破碎机具有破碎比大；产量高，比国内同类产品高出1.4倍；高效、节能；易损件采用高硬度、高韧性、多元合金耐磨材质，寿命提高了2－3倍，锤头与反击板之间的间隙可调，能满足多种料度条件。复合式破碎机具有生产能力大；运转平稳、结构简单、破碎比高，能耗低；密封性好，运转平稳；维护方便等优点。   三.机器结构和工作原理    1.本机是由电动机，三角带（轮），旋转主轴，转子，机壳，锤头等件组成，主轴旋转是由电动机经三角带带动，电机固定在电机机座上，电机机座安装在水泥基础上，电机与破碎机中心距的调整是靠电机机座上的调节螺栓来实现的。    2.旋转主轴是由上、下轴承座来支撑，上轴承座中装有一个双列向心球面滚子轴承，下轴承座中装有一个双列向心球面滚子轴承及一个向心对称球面滚子轴承，为了加强轴承的密封性，上轴承室采用迷宫式盖，并加油封和石棉绳密封装置，下轴承室采用多级迷宫密封并加双油封与石棉绳密封。    3.主轴上装有4个转子，每个转子内装有3-6个锤头，便于调整更换，转子分为4层，使物料在腔内受到一系列打击和冲刷作用。    4.筒体是由钢板卷制而成，为开闭式，便于装卸，检修和更换易损件，机盖上装有进料斗，机座下部装有出料斗。    5.为了加强机器的密封性能，所有可开闭的结合部位均装有胶条进行密封。    本机的工作原理：物料由进料斗依次进入工作腔体内，落在高速旋转的锤头上被高速抛出进行强制进入打击工作区，受到高频数的打复打击和反击，而后又在衬板上形成物料自碎堆积冲刷，较细物料易产生滑落分离，物料在经过多次粉碎循环，从而实现了超细碎。   复合式破碎机主要技术参数： 规格型号筒体直径

(mm)生产率

(t/h)给料粒度

(mm)出料粒度

(mm)主轴转速

(r/min)电机功率

(kw)外形尺寸

(mm)重量(t)PEL-75075010-20<100<3-593430-452100×1200×17004.3PEL-80065010-20<100<3-5118015-222000×900×18004.5PEL-1000100020-40<120<3-5769552600×1400×19006.2PEL-1250125040-70<150<3-5530902800×1600×21008.5PEL-1500150070-100<180<3-54951323100×1900×220013.7PEL-1750175090-130<200<3-54241603710×2360×239020.2PEL-20002000100-160<220<3-53701854100×2660×262024.5   云南豫豪机械设备有限公司联系人：申经理业务电话：0871-3920490售后电话：0871-3920485传真：0871-3915459手机：15808892031Q Q：605617111  1540192560地址：云南省昆明经开区东郊大石坝云南省有色地质局综合经营公司内3号网址：邮编：650011
