　　SD341X SD341F SD341H SD341Y

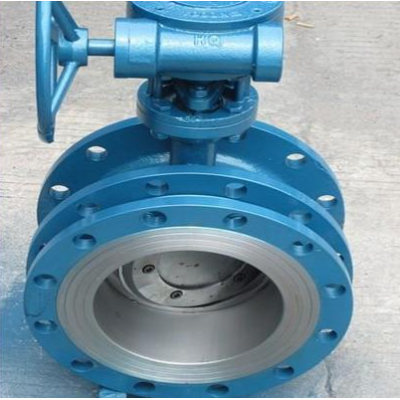

　　伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

• 结构独特，设计灵活，重量轻，省力，启闭迅速。

• 伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。

• 密封部位可调节更换，密封性能可靠。

公称通经DN（mm)		50～2000		50～1600
公称药理PN（MPa)		0.6	1.0	1.6
密封试验(MPa)		0.66	1.1	1.76
强度试验(MPa)		0.9	1.5	2.4
适用温度	软密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳钢:-29℃～425℃ 不锈钢-40℃～650℃
适用介质		水、空气、天然气、油品及弱腐蚀性流体
泄漏率		符合GB/T13927-92标准
驱动方式		蜗轮传动、电动、气动、液动




零件名称	材料
阀体	WCB、QT450-10、不锈钢
蝶板	WCB、QT450-10、不锈钢
阀轴	2Cr13不锈钢
密封圈	橡胶
填料	柔性石墨

制造标准	JB/T8527-97、GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
检验标准	GB/T 13927-92

【主要外形连接尺寸连接尺寸参数】

• <table bordercolor="#666666" cellspacing="0" cellpadding="3" width="100%" border="1" font-size:12px;background-color:#ffffff;"="" style="border-spacing: 0px; font-family: arial, "Hiragino Sans GB"; font-size: 14px; white-space: normal; background-color: rgb(255, 255, 255); color: rgb(51, 51, 51);">

规格	D	D1	D2	Lmax	Lmin	H1	H2	N-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36
1200	1455	1380	1328	560	510	725	880	32-Ф39
1400	1675	1590	1530	590	540	840	987	36-Ф42
1600	1915	1820	1750	630	585	960	1158	40-Ф48
1800	2115	2020	1950	680	630	1060	1258	44-Ф48
2000	2325	2230	2150	730	680	1165	1365	48-Ф48
