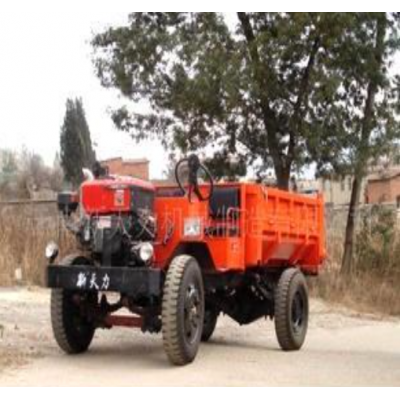

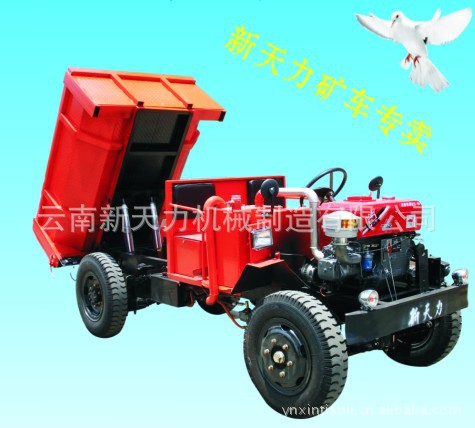

断气刹的方式大多用在中大型车的手刹系统。而我们这里要讲的是新天力牌的矿车断气刹，这种车的手刹系统平时是用大力的弹簧处于常刹车状态，车辆要行驶的时候，驾驶员松手刹就是一个放气的动作，必须要达到一定的气压才能顶开弹簧，也就是把手刹松掉，才能行驶。常规刹车是手刹锁住传动轴，脚刹时由压缩空气进入制动气室锁住车轮。在手刹或传动轴机械故障时，手刹失灵；在气泵、管路、储气筒、制动阀任何一个部位故障时，脚刹失灵。而新天力牌断气刹矿车就可有效避免这些危险。
一、 系统简介
普通气刹制动系统由制动操纵机构、双回路制动机构、中央盘式制动机构、制动器、空压机等组成.
其中制动操纵机构包括制动踏板、踏板吊挂等；双回路制动机构包括储气筒、制动阀、低压报警器、气压调节器、制动管、换向阀、继动阀、安全阀、放水阀；中央盘式制动机构包括驻车制动操纵手柄、制动拉索、中央盘式制动器。
二、 系统部件
1、打气泵
打气泵直接提供制动所需要的空气，并产生制动所需要的空气压力，它是制动系统当中的第一供能装置（前提是发动机工作时提供动力和空气）。
当发动机运转时，打气泵开始工作，把空气压缩，压力升高，克服排气阀门的弹簧预紧力而使排气阀门开启，压缩空气便进入储气筒。
2、调压阀
调压阀由进气口，排气口，进气阀门，排气阀门，压缩弹簧，膜片等组成，当储气筒中的气压升至0.78¬0.81MP时，膜片下方气压作用力足以克服弹簧预紧力而推动膜片向下拱曲，从而使进气阀门关闭，排气阀门开启，来自储气筒中的压缩空气进入压缩机中的卸荷气室中，使卸荷膜片4和卸荷杆下移而顶开进气阀门，使两气缸均与大气通气。
3、制动阀
制动阀是汽车行车制动系当中的主要控制装置。制动阀主要由上腔活塞，下腔活塞，推杆，滚轮，平衡弹簧，回位弹簧（上下腔），上腔阀门，下腔阀门，进气口，出气口，排气口，通气孔组成。
当驾驶员踩下脚踏板时，通过拉伸拉杆使拉臂一端下压平衡弹簧，使平衡臂下移，首先将排气阀门关闭，打开进气阀门，此时储气筒的压缩空气经进气阀充入制动气室，推动气室膜片使制动凸轮转动从而实现车轮制动。
4、手动制动阀
手动制动阀可以控制汽车的驻车制动和第二制动（应急制动），因为对驻车制动没有渐进控制的要求，所以控制驻车制动手动制动阀仅仅是一个气开关。
断气刹手动制动阀由操纵手柄，压缩弹簧，阀门，芯管弹簧,进气口，出气口和排气口组成。其中进气口接驻车储气筒，出气口接继动阀，当驻车制动手柄在驻车状态时，芯管在弹簧作用下紧靠操纵凸轮。此时进气阀关闭，排气阀开启.出气口经芯管和排气口通大气。同时储能弹簧气室中的储能弹簧制动气室也经继动阀通大气。此时，矿车处于驻车制动状态，欲解决驻车制动，必须操纵操纵手柄，使排气阀关闭，进气阀开启，由出气口B输出的气压作为控制信号输入继动阀，后者便开放一条由驻车储气筒直接进入储能弹簧气室的充气捷径。当空气压力达到超过弹簧压力时，气室推杆回位，从而解决驻车制动.
5、继动阀和快放阀
储气筒和制动气室二者一般只通过制动阀用管路连接。这样，储气筒向制动气室充气以及压缩空气排入大气，都必须回流制动阀。在储气筒，制动气室与制动阀相距较远的情况下，这种迂回充气和排气将导致制动和解决制动的滞后时间过长，不利于汽车及时制动和制动后的及时加速。
继动阀和快放阀就是在这种情况下应运而生，在制动管路上靠近制动气室处，设置一快放阀，可以保证解快制动时快速排气，制动时，由制动阀输运过来的压缩空气由进气口进入，将阀门推离进气阀座，压紧排气阀座，从而使排气阀关闭，压缩空气直接进入弹簧气室，解除制动时，阀门在回位弹簧的作用下回位关闭进气阀门，开启排气阀门，弹簧气室内的压缩空气直接由排气阀排入大气，不需迂回流过制动阀。
继动阀在一般情况下，进气口接通储气筒，出气口接制动气室。当踩下制动踏板时，制动阀的输出气压作为继动阀的控制压力输入，在控制压力作用下，将进气阀推开，于是压缩空气便由储气筒直接通过进气口进入制动气室，而不用流经制动阀，这大大缩短了制动气室的充气管路，加速了气室的充气过程。因此继动阀又叫加速阀。
当脚踏板松开时，控制压力撤除后，膜片在弹簧的作用下向下拱曲，使进气阀关闭，排气阀开启，于是制动气室的压缩空气便经芯管和孔流向制动阀，并经制动阀排气口排入大气。
当发动机驱动打气泵将压缩空气经单向阀首先输入储气筒。压缩空气在湿储气筒内冷却并进行油水分离后，再分别经两个单向阀进入储气筒的前、后腔。储气筒的前腔与串列双腔式制动阀上腔相连，可以向后制动气室充气。储气筒后腔与制动阀下腔相连，可以向前储气筒充气。此外，储气筒的两腔气压都通过三通向双指针压力表中的两个传感腔，使两个指针分别指示储气筒两腔的气压。而且储气筒后腔还通过气管与调压阀相连，当该腔气压增大到规定值时，调压阀便使空压机停转而停止向储气筒供气。储气筒的最高气压为0.8Mpa；
驾驶员通过踏板机构操纵制动阀。当踩下制动踏板时，拉杆带动制动阀拉臂下移，而上端以销轴为支点往下压，使制动阀上、下两腔的进气口分别与本腔的出气口相通，使储气筒前、后腔的空气分别通过制动阀的上、下腔进入后、前制动气室，从而促进制动器进入工作。当放松制动踏板时，制动阀使制动气室接通大气以解除制动。以上行为可以完成整个行车制动过程。
三、 工作原理
因断气刹制动系统行车制动原理与普通气刹是一样的,这里重点讲述驻车制动的工作原理。
首先讲解一下储能弹簧气室的结构，储能弹簧气室是行车制动气室和驻车制动气室的结合体，行车制动气室在下，驻车制动气室在上，行车制动气室的通气口焊接在驻车制动气室壳体上，其孔道与驻车制动气室的通气口接头孔道平行。并以平行于气室轴线的的孔道与行车制动气室相通。行车制动气室的活塞组件包括活塞体、密土封皮圈、导向套筒。当施行驻车制动时，推杆只推动活塞，而行车制动时，活塞是不动的。
在矿车起步之前，应将手控阀的操纵杆扳回解除驻车制动位置，使压缩空气自驻车制动储气筒充入驻车制动气室，压缩储能弹簧，使驻车制动活塞回到不制动位置，同时行车制动活塞也在回位弹簧作用下回位。此时驻车制动解除，矿车方能起步，但如果储气筒的气压未达到最小安全值，则不可能压缩弹簧，因而矿车也不可能起步，这是利用储能弹簧进行驻车制动主要优点。
当驾驶员操纵手动制动阀时，芯管在弹簧作用紧靠操纵凸轮，此时，进气阀关闭，排气阀开启，出气口经芯管和排气口通大气，同时复合制动气室中的储能制动气室也经快放阀通大气。于是矿车处于驻车制动状态。
驻车制动气室推杆最大行程比行车制动推杆最大行程一般大10%，因此，当行车制动推杆已移到最大行程，但却由于制动器间隙过大而未能实现完全制动时，可以使驻车制动气室放气，利用储能弹簧助力，进一步推出行车制动推杆，以实现完全制动。
四、 系统区别
普通气刹制动系统和断气刹制动系统，两者有相同之处，但也有不同的地方。区别之处主要有以下几点：
1、驻车制动有本质的区别，前者是中央盘式制动，是人力式，后者是储能弹簧气制动，是动力式,其供能装置是完全不同的。
2、普通气刹的驻车制动只能在汽车静止的情况下使用，因为其制动力矩是作用在传动轴上，如果在汽车行驶当中使用，极易造成传动轴和后桥的严重超载荷，还可能因差速器壳被抱死而发生左右两车轮的旋转方向相反，致使汽车制动时跑偏甚至掉头。但储能弹簧制动则不然，相反因为储能弹簧驻车制动行程大于行车制动行程，在行车制动力不足的情况下，还可以使用储能弹簧助力进行应急制动。所以储能弹簧制动不仅可以作驻车制动，还可以作应急制动。所以断气刹式制动系统与普通气刹相比，在制动稳定性和安全性方面更胜一筹。
五、 断气刹的解释
制动气室内有个强力弹簧，行车时压缩空气将弹簧顶起。手刹车就是把气放掉，让弹簧把刹车锁死。行车中气压过低时也会产生刹车效应，保证安全。
常规刹车是手刹锁住传动轴，脚刹时由压缩空气进入制动气室锁住车轮。在手刹或传动轴机械故障时，手刹失灵；在气泵、管路、储气筒、制动阀任何一个部位故障时，脚刹失灵。而断气刹车就可有效避免这些危险。
