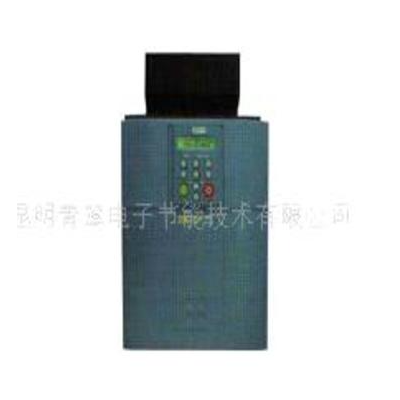

产品简介欧陆直流调速器（590P型号）控制电路
590系列中所有的控制算法都由最新的高速16位微处理器（单片机）完成，控制软件的结构及微处理器的工作速度可保证所有控制回路的调节作用在主电路六个可控硅桥的转换时间之内完成，以保证电流环的的采样时间小于3.3ms（50Hz电源）或2.67ms（60HZ电源），速度环算法运算也可在此时间内完成，以获得优越的动态性能。
封可逆装置，转矩（电流）反向时的无环流时间非常短（且可由软件设定，出厂时设定为1ms），使电流环封冲击负载具有优越的性能和响应。
SSD全数字装置具有一套扩展的可控硅触发控制电路（已获专利），可获得210°的移相控制范围，可同时适用于功率相同的电机电枢电压单向及可逆控制。
机内提供的一套自整定（self-tune）算法，可自动计算出控制装置和电机组合一体后，电流环的P、I常数及电流断续点，这一功能只需在操作键上作一个简单的操作就可获得，使系统获得最佳的动能特性，大大缩短了调试时间。
电流环还具备自适应功能、即使在负载变化较大时。系统也能获得平稳的速度响应。 速度环的PI参数调节范围很大，且具有积分分离功能。
主要性能如下：
速比：优于100：1
稳态精度：测速电机反馈，优于0.1% 光码反馈，优于0.01%若使用同步逻辑控制单元（QUADRALOC MK II），可获得零误差。
