4米15W太阳能路灯

技术参数

太阳能路灯设计方案与技术说明

一、光伏系统工作原理：

1、太阳能光伏系统简图：

2、工作原理：

太阳能电池将太阳辐射能直接转换成直流电，并通过控制器以化学能的形式存储于蓄电池内备用，需要时再通过控制器释放出来，为照明设备提供电能。

一、概要：

1、环境要求：

太阳能路灯对环境要求比较苛刻，一定要有良好的光照条件，楼后及有植被遮挡的位置不适合安装太阳能灯具。最好不选择周围有高大建筑物路段安装太阳能灯，影响太阳能电池板的充电，将无法保证太阳能路灯的正常工作。（周围五米内不要有高于10米的建筑物或植被）

2、设计太阳能灯数量：

太阳能灯的数量由客户自己决定，这里只能给出参考意见。路灯的间距在25米比较合适（参照行业及市电路灯的设计规范确定的标准）。

3、设计原则：

      1）经济性：由于太阳能技术、LED技术的发展，太阳能路灯的造价逐渐回落，从长远来看采用太阳能LED灯具照明比市电灯具照明更节约资金。

      2）适用性：由于某些环境的地理位置等因素的限制，铺设电缆等辅助设施的费用及相关批文的限制，太阳能灯具的适应性相对市电灯具而言，更适合普及推广。

      3）合理性：灯具的设计及使用一定要合理，保证光线的有效搭接，

                不要有明显的暗带，确保理想的照明效果。

      4）环保性：太阳能灯具利用的是绿色能源，不污染环境，同时也不存在施工过程中的二次污染。

    5）方便性：太阳能灯具是单灯独立工作，一盏灯出现故障不会牵连其它灯具，维护管理都很方便，它施工过程中能做到随装随亮，安装多少盏当天就能亮多少盏。

    6）可靠性：可采用市电交换系统，能使太阳能LED路灯在天气不乐观的情况下能更稳定可靠的工作。

二、技术参数：

1、太阳能板：太阳能电池片转化效率>=17%,铝合金边框，寿命25年以上，有防反接二极管

2、光   源：高亮度晶元或者美国普瑞芯片，暖光，色温：6500K，高纯度铝基板，灯珠集成透镜，角度>=120,寿命超过10年

 3、灯   杆：（优质Q235A钢材）

  1）防腐：内外喷塑

2）塑粉材料：优质户外塑粉

 3）强度：至少抗11级风；

        4）高度：根据实际环境灯杆高度为6米；

        5）壁厚：3.00mm；

6）灯杆材料力学性能：屈服点≥235 Mpa

7）灯杆材料抗拉强度：375-500Mpa

8）灯杆材料伸长率：≥26%

9）灯杆表面附着力：≥2级

4.太阳能控制器：

采用陶瓷电容设计，超长使用寿命，智能4段控制，时控+光控,功率可调，PWN数字调光，带自学习算法，4时段控制，具备晨亮功能。

5、蓄电池：免维护蓄电池（太阳能专用）。

额定电压：12V，充满电时间：5天，30%放电深度，充放电循环次数：>=1800次，太阳能专用蓄电池,寿命超过3-5年

6、灯头为防护等级IP65.

7、温差范围：－30℃~50℃

三、技术参数（设计参考值）：

1.设计依据：

系统电压：DC12V           负载功耗：30W（高亮度LED灯）

平均光照时间：4.5小时

负载工作时间：7小时（前3小时全功率+后4小时半功率）

供电方式：太阳能单电源供电      连续阴雨天：3-4天

各类场所照明指标

图纸

照明设计依据

包装清单

产品亮点

 一、在工作原理上，太阳能路灯就是以太阳能为光源，在白天太阳能电池板会给蓄电池充电。晚上，当需要照明的时候，蓄电池会开始给灯源供电使用。其在使用中无需铺设复杂昂贵的供电线路，使得其能在任何场地任何环境安装，它的电池采用自然光，可以循环使用，无须外界电源，来源绿色环保，当太阳光不足一定程度时，太阳能路灯能够自动调节开关，真正做到了无人守护、全天候工作。

太阳能路灯相对于传统的高压供电的白炽路灯，在产品特点、材质结构和供电线路上都有很大的不同。太阳能路灯是我们国家采用太阳能这种新型能源作为路灯外在供电能源的一种交通道路状况照明灯，在城市生活中，路灯发挥着非常重要的作用，是我们出行和夜生活的眼睛。

在产品特点上，太阳能路灯在灯源上采用了太阳能。白天，它可以利用太阳能电路板给路灯里面的蓄电池充电，到了晚上，蓄电池就可以给灯具进行供电，完全可以满足照明的需要。太阳能路灯采用的太阳能电源绿色环保，自然界处处可见，这就节省了铺设供电线路所需要的材料，节省了大量的人力物力，提高了施工效率。此外，太阳能路灯绿色环保、节能降耗、使用寿命长、产品结构稳定，具有非常好的社会效益和经济效益。

太阳能路灯、使用环境条件： 1、海拔高度：≤5000M； 2、环境温度：-50℃_+70℃； 3、设计风速：35m/s； 4、相对湿度：80%； 5、抗震烈度：8级

二、采用标准(最新检察标准)：

所有设备及材料的制造、实验等各方面应遵循下列标准： GB7000.1-2002《灯具通用安全要求与试验》 GB7003-86《灯具外壳防护等级分类》 QB/T《灯具电镀、化学覆盖层》 GB7248-87《电光源安全要求》

GB9468-88《道路照明灯具光度测试》

GB19652-2005《电光源产品质量分级等指标》 GB5702-85《光源显色性评论方法》

GB50259-96《电气照明装置施工及验收规范》 CJJ89-2001《城市道路照明工程施工及验收规范》 IEC60598-1《国际安全标准》

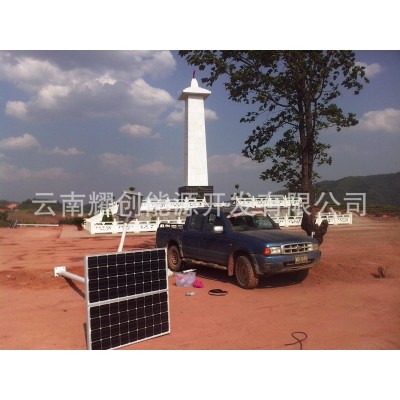

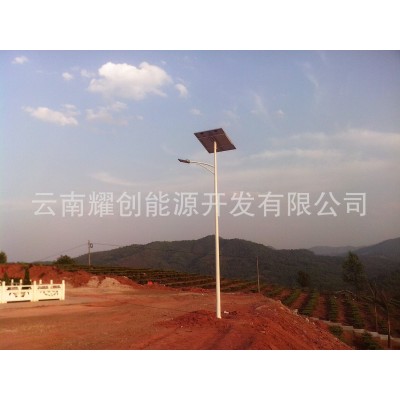

产品图片

安装步骤

地基浇注

⒈确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。

⒉在立灯具的位置预留（开挖）符合标准的1米3坑；进行预埋件定位浇筑。预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。

⒊施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。

⒋混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。

电池组件安装

⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；

⒉太阳电池组件与支架连接时要牢固可靠；

⒊组件的输出线应避免裸露，并用扎带扎牢；

⒋电池组件的朝向要朝正南，以指南针指向为准。

蓄电池安装

⒈蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；

⒉蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；

⒊输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；

⒋蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；

⒌上述完成后，检查控制器端的接线，防止短路。正常后关好控制箱的门。

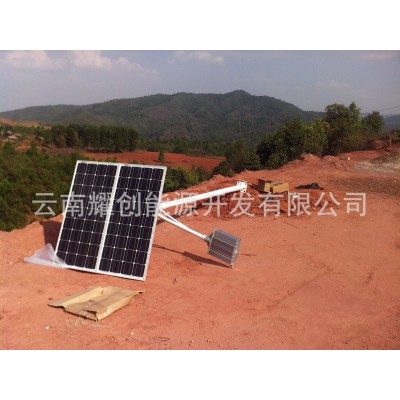

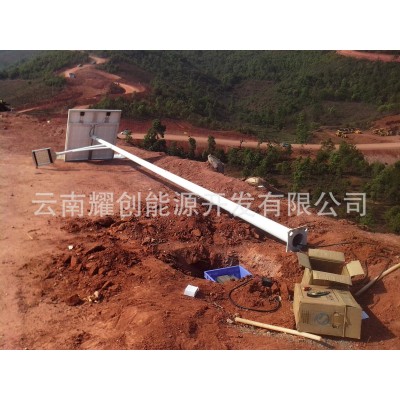

灯具安装

⒈进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。

⒉灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正常。然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作。

⒊主灯杆起吊时，注意安全防范；螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去端调整其朝阳方向完全朝正南。

⒋将蓄电池放进电池箱，按照技术要求将连接线连接到控制器；先接蓄电池，再接负载，然后接太阳板；接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反；否则控制器将被损坏。

⒌调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。

注意事项

编辑

如果用户自行在地面安装灯具，注意事项如下：

⒈太阳能路灯以太阳辐射为能源，照射在光电池组件上的阳光是否充裕直接影响灯具的照明效果，因此在选择灯具的安装位置时，太阳能电池组件在任何时间段都能够照射到阳光，且无树叶等遮挡物。

⒉穿线时一定要注意导线勿夹在灯杆的连接处。导线的连接处应该连接牢固，且用PVC胶带缠绕。

⒊使用时，为保证美观和电池组件能更好的接收太阳辐射，请您每半年清洁一次电池组件上的灰尘，但切勿用水自下而上的冲洗。
