（一）产品概述

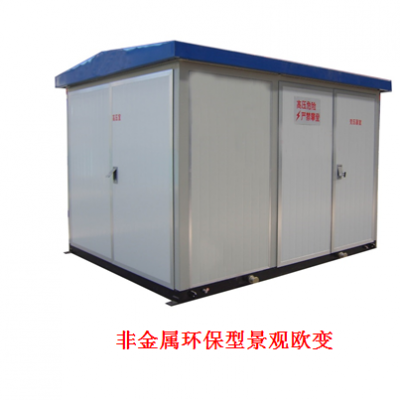

       YBW系列预装式变电站是将高压电器设备，变压器，低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。YBW预装式变电站具有成套性强，体积小，结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5，大大减少了设计工作量及施工作量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或终端配电系统，是目前城乡变电站建设和改造的新型成套设备。YBW预装式变电站符合GB/T17467-1998《高压/低压预装式变电站》

（二）产品特点

  1.本产品由高压配电装置，变电器及低压配电装置联接而成，分成三个功能隔离的结构，即高压室、变压器室和低压室。高、低压室功能齐全，高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种电方式，还可

  装设高压计量元件，满足高压计量的需求。变压器可选择S11、S13、SCB11、SCB10以及其他系列低损耗油浸式变压器或干式变压器；低压室根据用户要求组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求。并方便用户的供电管理和提高供电质量。

 2.高压室结构紧凑合理。并具有全面防误操作联锁功能。各室均有自动照明装置，另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、维护方便。

 3.采用自然通风和强迫通风两种方式。变压器室和高、低压室均有通风道。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。

 4.该系列产品具有体积小、安装简便、低噪音、低损耗、全保护等优点。供电方式转换方便，运行可靠，融洽的箱体装饰，多用途外形设计，与环境协调，壳体具有防凝露、抗腐蚀、搞紫外线辐射等特点。本产品具有缺相保护功 能。当缺相时可自动断开低压侧开关，从而防止三相用电电器的缺相运行。

 5.可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值班。投资减少40%----50%（与常规相比）

（三）产品用途

■YBW型系列箱式变电站适用于6-12KV的环网供电和终端供电系统中：城市高层建筑、住宅小区、厂矿企业、地铁、码头、宾馆、市场、公司中、车站、学校、医院、道路照明、油田、机场港口和临时设施等供电。它替代了原有的土建配电房、配电站，是新型的成套变配电装置。

（四）产品型号及含义

 （五）产品使用环境

■环境温度：最高温度 +40℃　　最低温度 -25℃

■最热月平均温度：30℃

■防护等级：IP33

■使用位置：户外、户内

■海拔高度：≤2000m

■户外风速：≤35m/s

■相对湿度：在25℃时，空气相对湿度≤95％，24小时平均什≤90％。

■安装环境：无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈震动场所。

■三相电源电压应大致对称，电源电压的波形近似正弦波。

 （六）产品技术参数

（七）产品高压典型配置方案

■高压主要电器元件

（八）产品低压回路典型配置方案

■主要电器元件

（九）产品维护及检修方法

●使用单位必须配备专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工上岗证后方可上岗。

●箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。

●用户不准改变箱变原结构，否则将失去保修资格。

●高压操作要由电气负责人签发操作票，并做好人员组织与技术安全措施。高压倒闸操作必须由两人进行，带绝缘手套，为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。必需严格按照停、复电操作规程执行。

●严禁随意打开高压柜、电缆柜需要打开时必须确认柜内带电部分已无电压。

（十）产品订货须知

用户订货时应提供如下资料

■ 产品的全型号

■ 主电路系统图或是文字性技术说明
■ 辅助电路电气原理图
■ 柜内元器件清单
■ 其它与产品正常使用条件不符合的特殊要求
